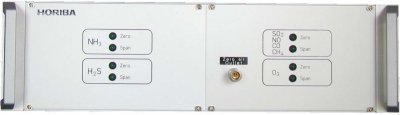

AFCU-360RC
Übersicht
Der AFCU-360RC arbeitet als eine Funktionskontrolleinheit für mehrere HORIBA APxA Analysatoren einer Immissions- Messstation. Die wiederkehrenden, einstellbaren Tests bestehen je Komponente aus einem Nullpunkt und einer bestimmten Prüfgaskonzentration. Zur Erzeugung des Prüfgases dienen Techniken wie Verdünnung, Permeation, UV Bestrahlung oder Gasphasentitration. Die Stromversorgung des Gerätes sowie die Temperaturregelung der Permeation und des Ozongenerators werden von HORIBA APxA Analysatoren bewerkstelligt.
Merkmale
- Gleichzeitiger Betrieb mehrerer Prüfgaskanäle durch parallelen unabhängigen Aufbau möglich.
- Bedienung der Funktionskontrolle erfolgt mit Hilfe eines HORIBA APxA Analysators, Anzeige des Betriebszustandes über LEDs.
- Modularer Aufbau ermöglicht einfache Nachrüstung zusätzlicher Prüfgaskanäle.
Hergestellt von HORIBA
Spezifikationen
Prinzip | Verdünnung, Permeation, UV Bestrahlung, Gasphasentitration, Mischgasverdünnung |
Anwendung | Erzeugung von Null- und Prüfgas für wiederkehrende |
Ausbaustufe | Bis zu 4 unabhängige Kanäle möglich |
Durchflussregelung | Druckregler / Kapillare |
Wiederholgenauigkeit | ±3% vom Sollwert |
Permeationssystem | Permeationsröhrchen in einem beheizten Ofen mit Pt 100 Sensor. (Temperatur: 50°C) |
Ozongeneratur mittels UV Bestrahlung | Intensitäts geregelte Quecksilberdampflampe in einem |
Nullgasquelle | Extern |
Bedienung | Extern durch HORIBA APxA Analysatoren (24VDC) |
Stromversorgung | Durch HORIBA APxA Analysatoren |
Abmessungen | 19"(B), 300mm(T), 3HE(H) |
Gewicht | In Abhängigkeit der Ausbaustufe |
