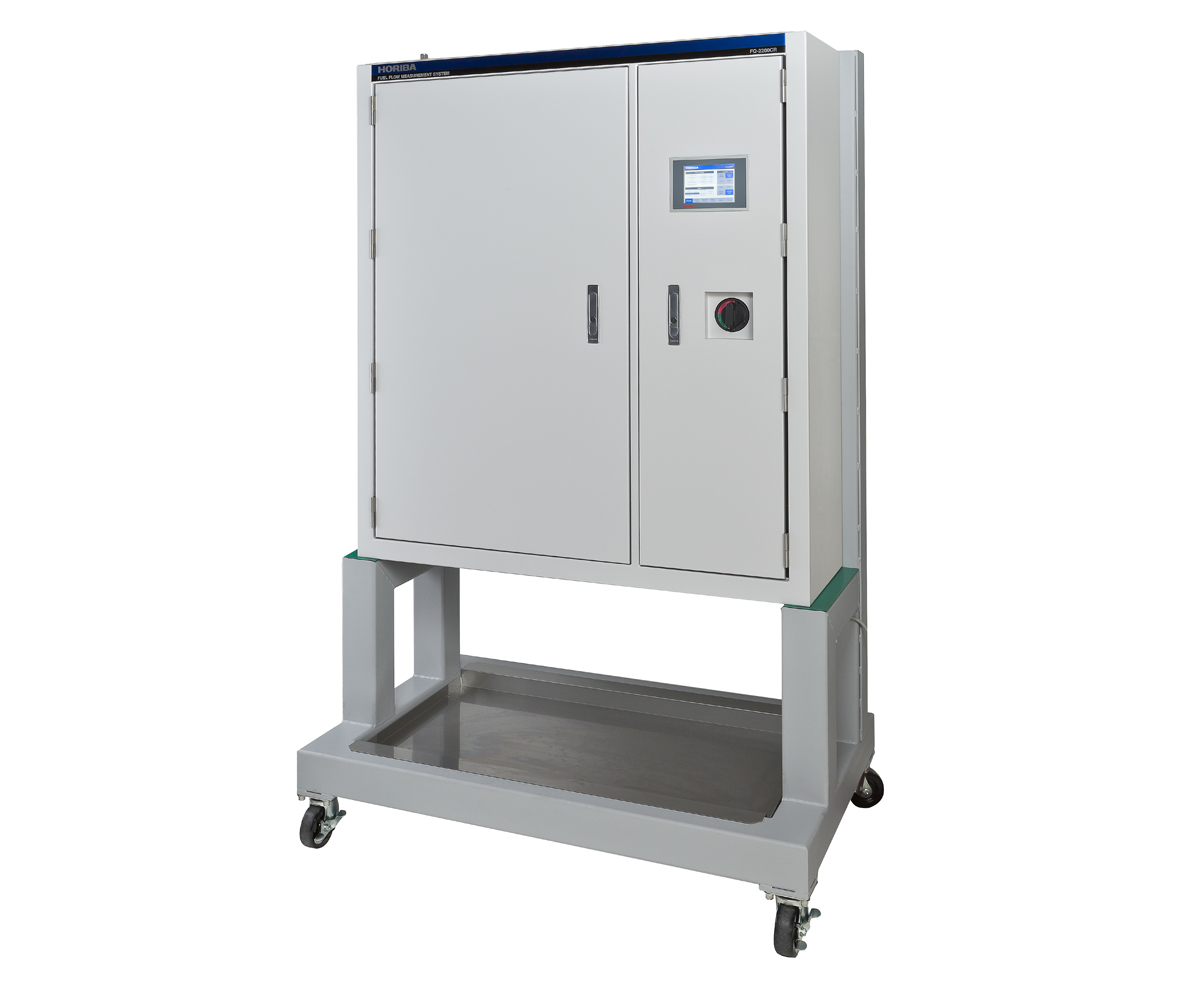

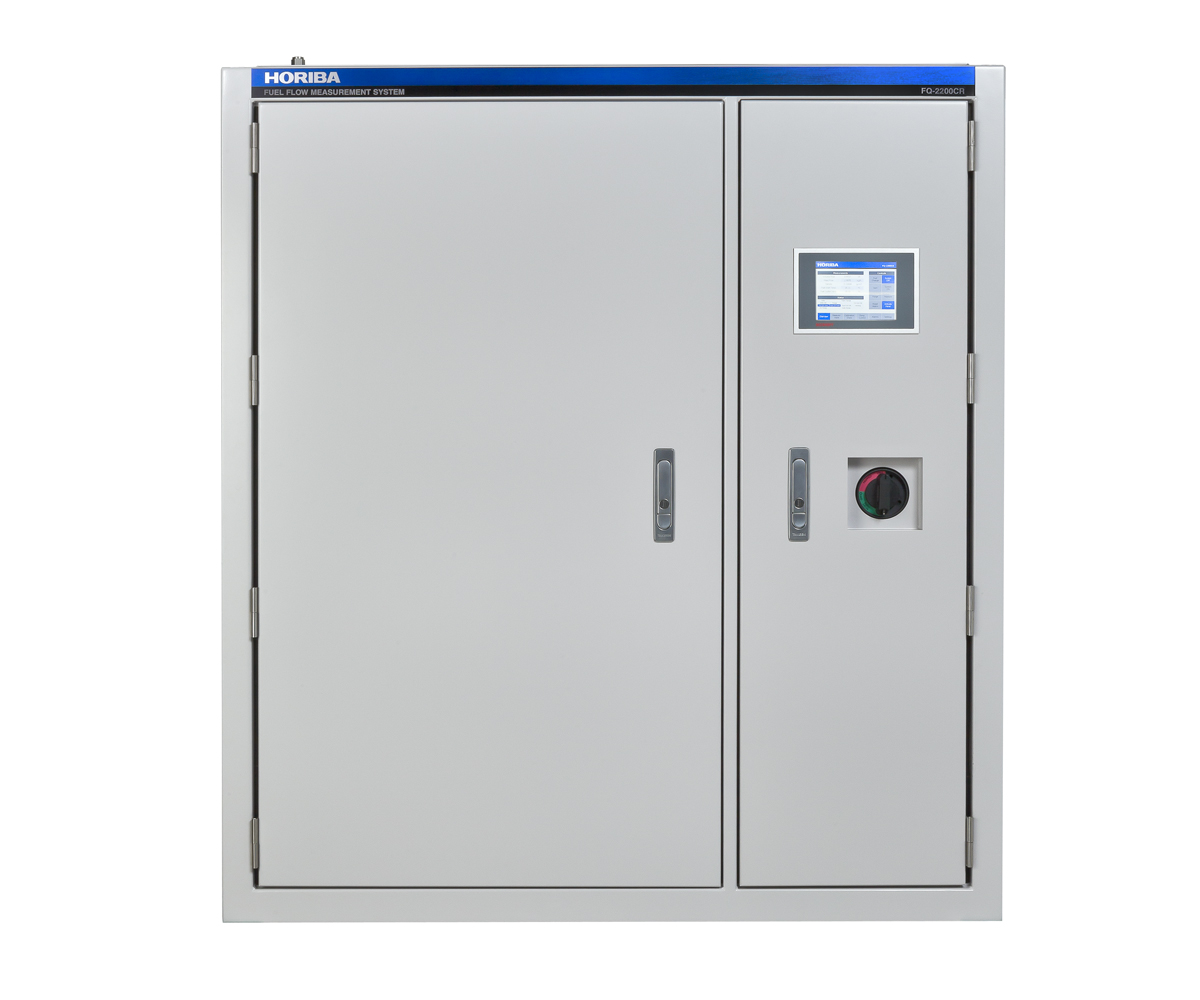

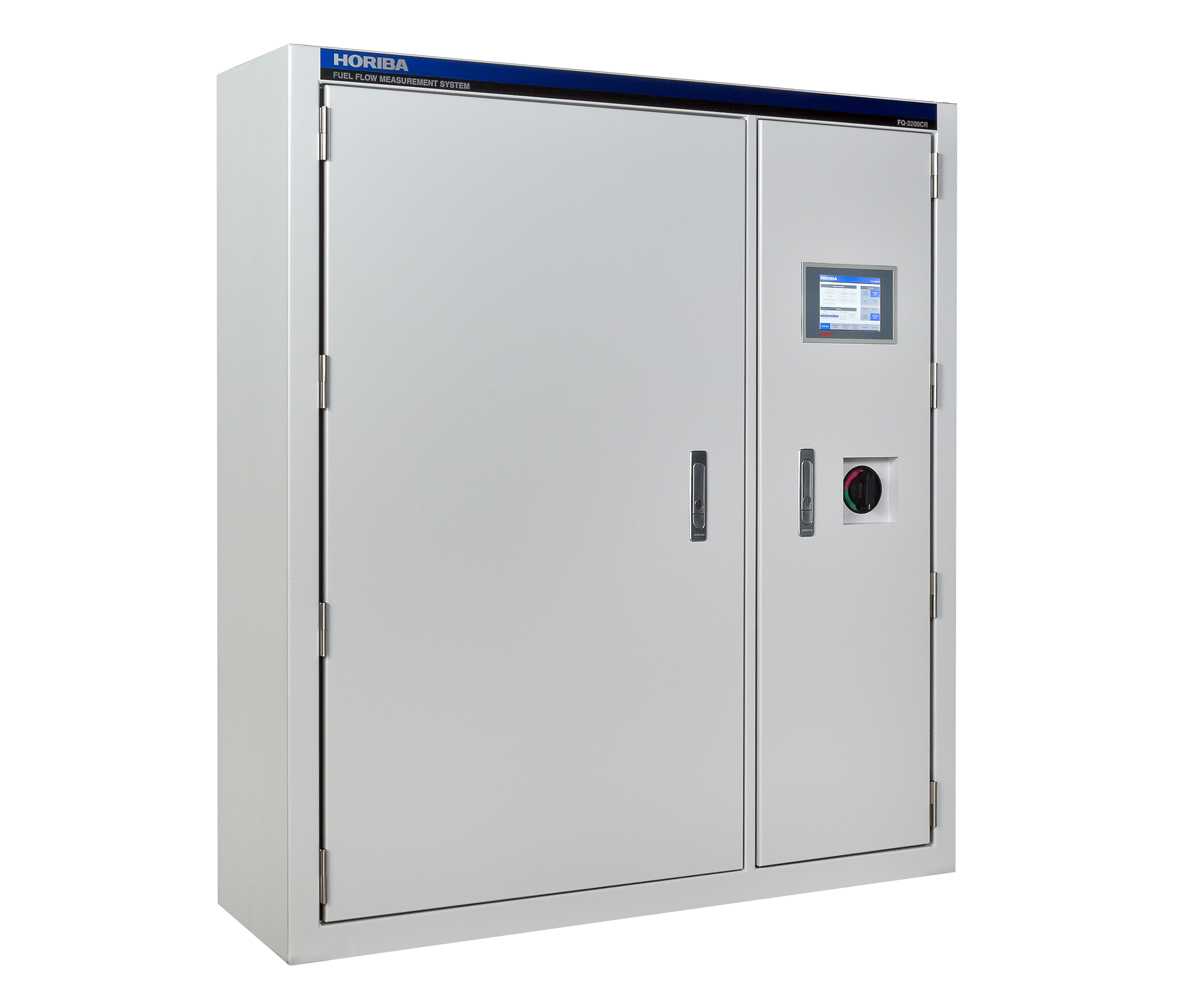

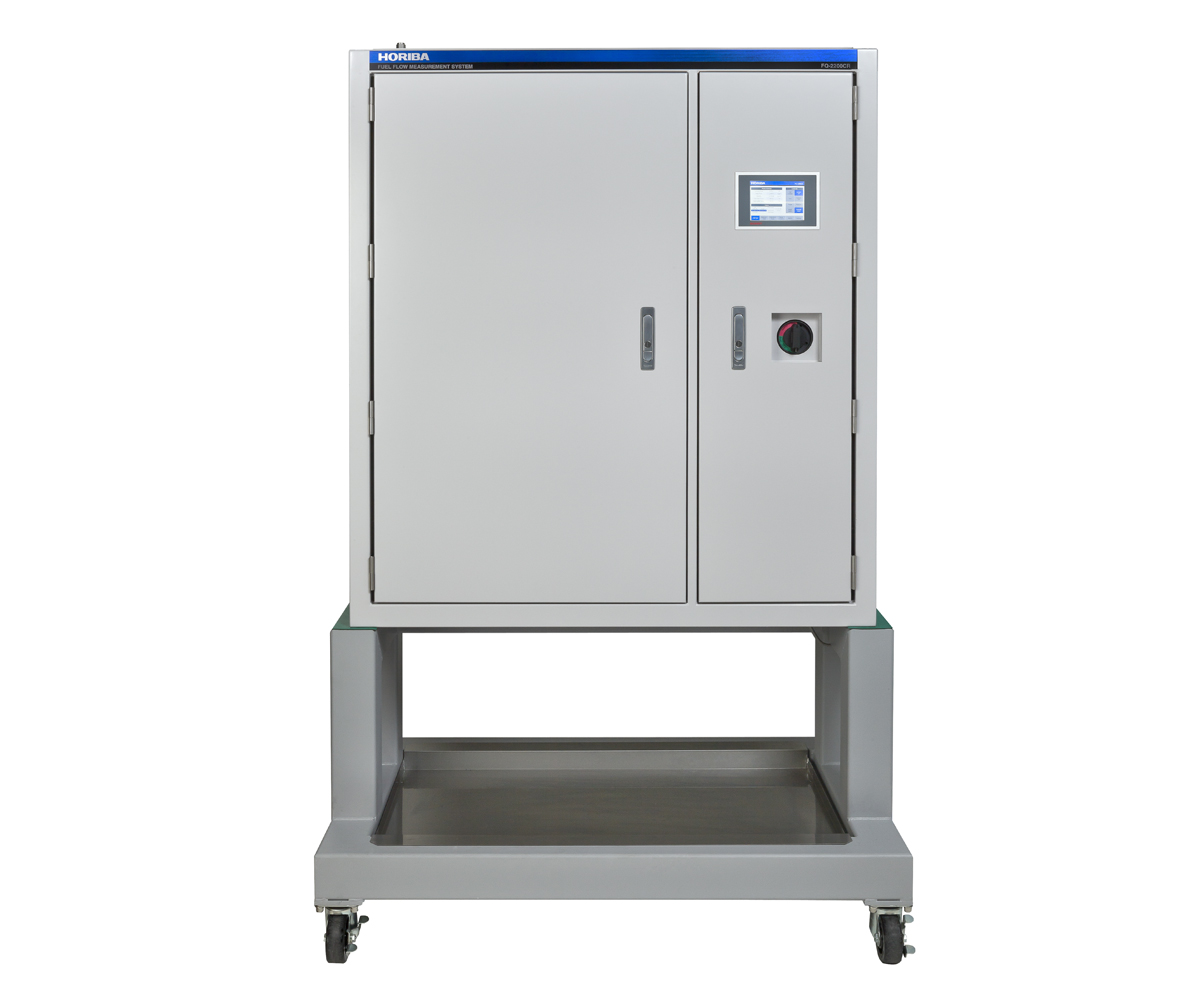

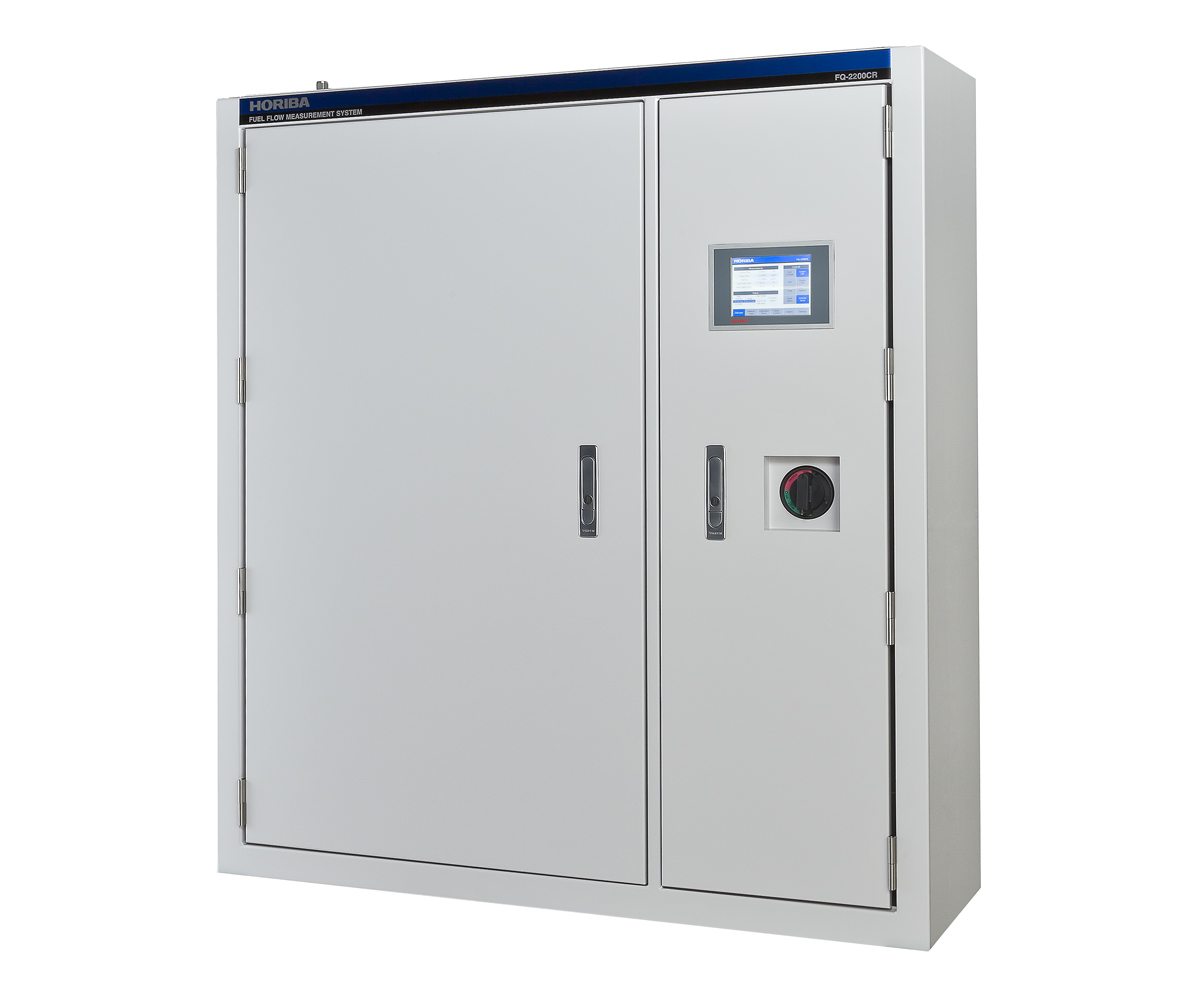

燃料流量計 FQ-2200CR
ガソリン、軽油、アルコール燃料などの質量流量を、レンジ全域で高精度かつ高い再現性で測定します。エンジン試験・車両試験の設備として使用でき、研究開発・品質管理などのための燃料消費計測に幅広く対応します。
概要
燃料流量計FQ‐2200CRは、質量流量（測定レンジ 0.2～108 kg/h）を高精度かつ連続的に計測します。
エンジン試験・車両試験の設備として使用可能で、研究開発をはじめ、品質管理、生産活動など、さまざまな目的での燃料消費計測に幅広く対応できます。
特長
- レンジ全域での高精度計測
- ガソリン、軽油、アルコール燃料（混合～100%）など、各種燃料に対応
- 標準インターフェースにより、オートメーションシステムへの統合が可能
- 10 Hzのデータ通信
- 使いやすいタッチパネルデザイン
- 簡単な燃料圧力、温度の設定
コントロールユニット
タッチパネルで簡単操作
- わかりやすい画面表示で、リアルタイム測定データやパラメータ設定情報を簡単に確認できます。
- リモートコントロール機能により、標準インターフェースを通じてオートメーションシステムに組み込むことも可能です。

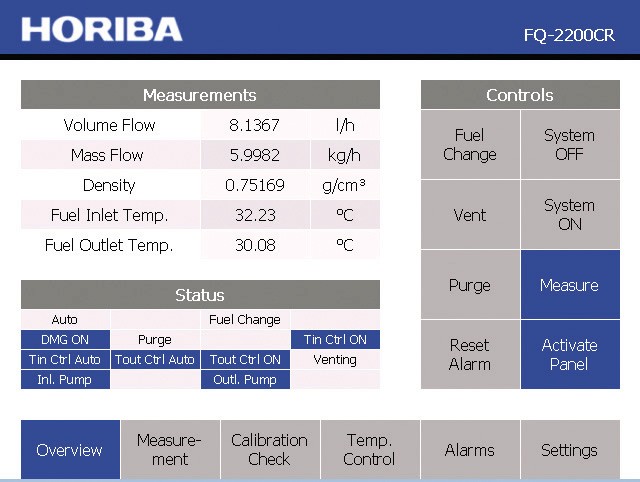

● メイン画面

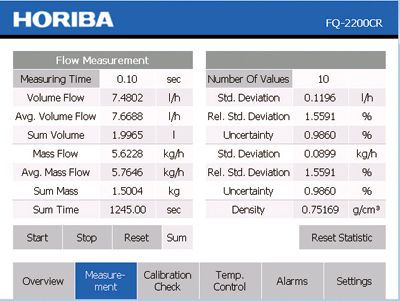

● 測定画面

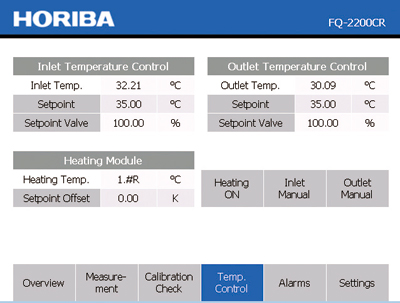

● 温度設定画面
測定ユニット
コリオリメータを採用
- 広範囲（0.2～108 kg/h）の質量流量を、燃料密度と同時にモニタリングできます。
燃料調整ユニット
ポンプ・温度制御システム
- 供給燃料の温度制御を行います。
圧力制御モジュール（オプション）
- 燃料の供給圧力、リターン圧力調整用のモジュールです。
加熱モジュール（オプション）
- 燃料温度はユーティリティ水温の+5℃～+40℃まで設定可能です。
その他機能
燃料種別変更機能
- コントロールユニットからワンタッチで供給燃料種別の変更が可能です。
ベンチレーション機能
- パージを行うことで、燃料の気泡を除去し、より高精度な測定が可能です。
製造会社: HORIBA
仕様
製品概要
流量測定レンジ | 0.2 kg/h～108 kg/h |
燃料温度調整レンジ | ユーティリティ水温の+5℃～+40℃ |
温度制御安定性 | 安定状態にて0.05℃ |
燃料出口制御レンジ | 30 kPa～500 kPa |
燃料リターン圧力制御レンジ | －50 kPa～200 kPa |
燃料循環量 | 最大 360 L/h |
使用燃料 | 軽油、ガソリン、アルコール燃料（混合～100%） |
外形寸法 | 1150（W）×360（D）×1320（H） mm 約200 kg |
※本製品は防爆仕様ではありません
