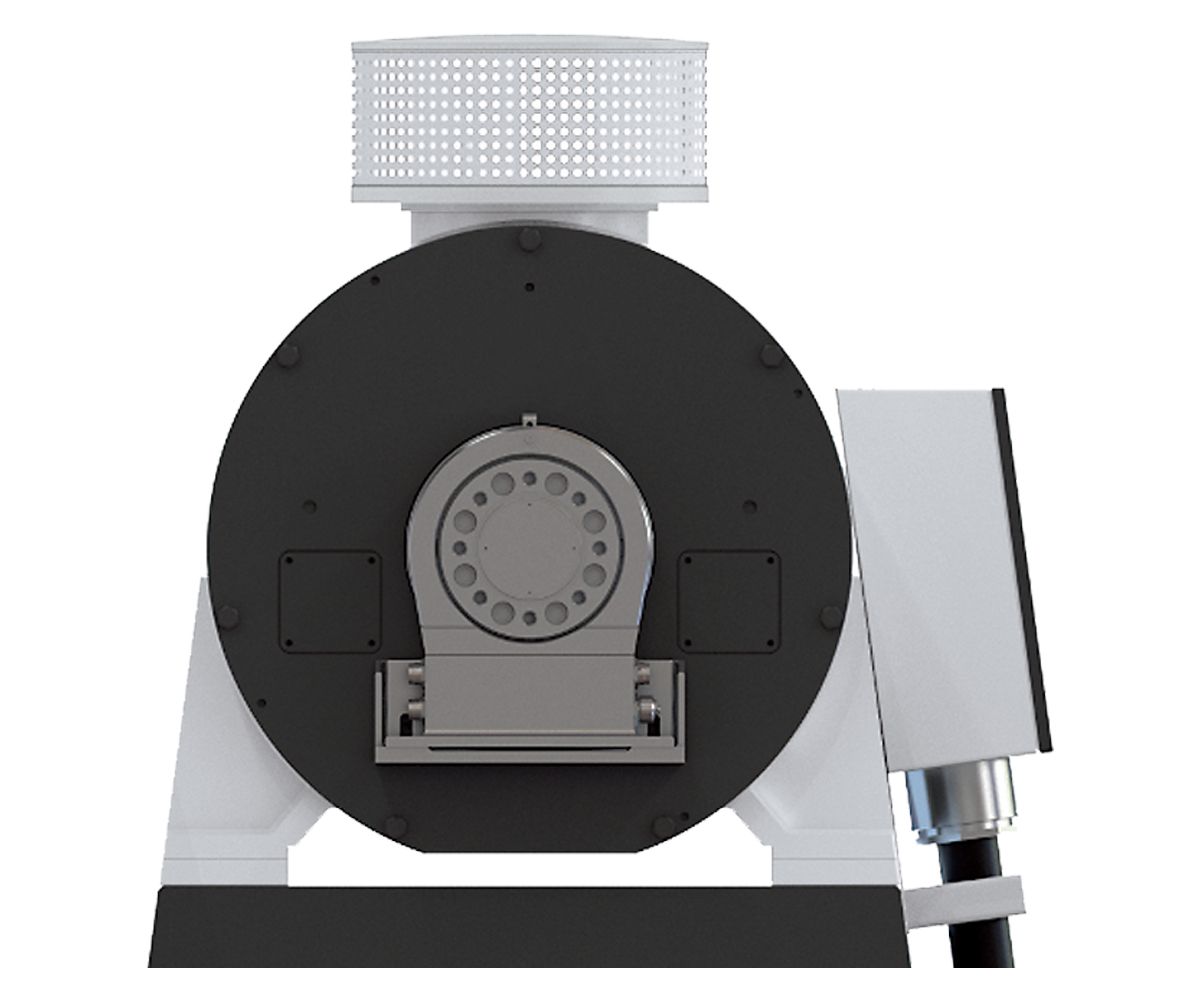

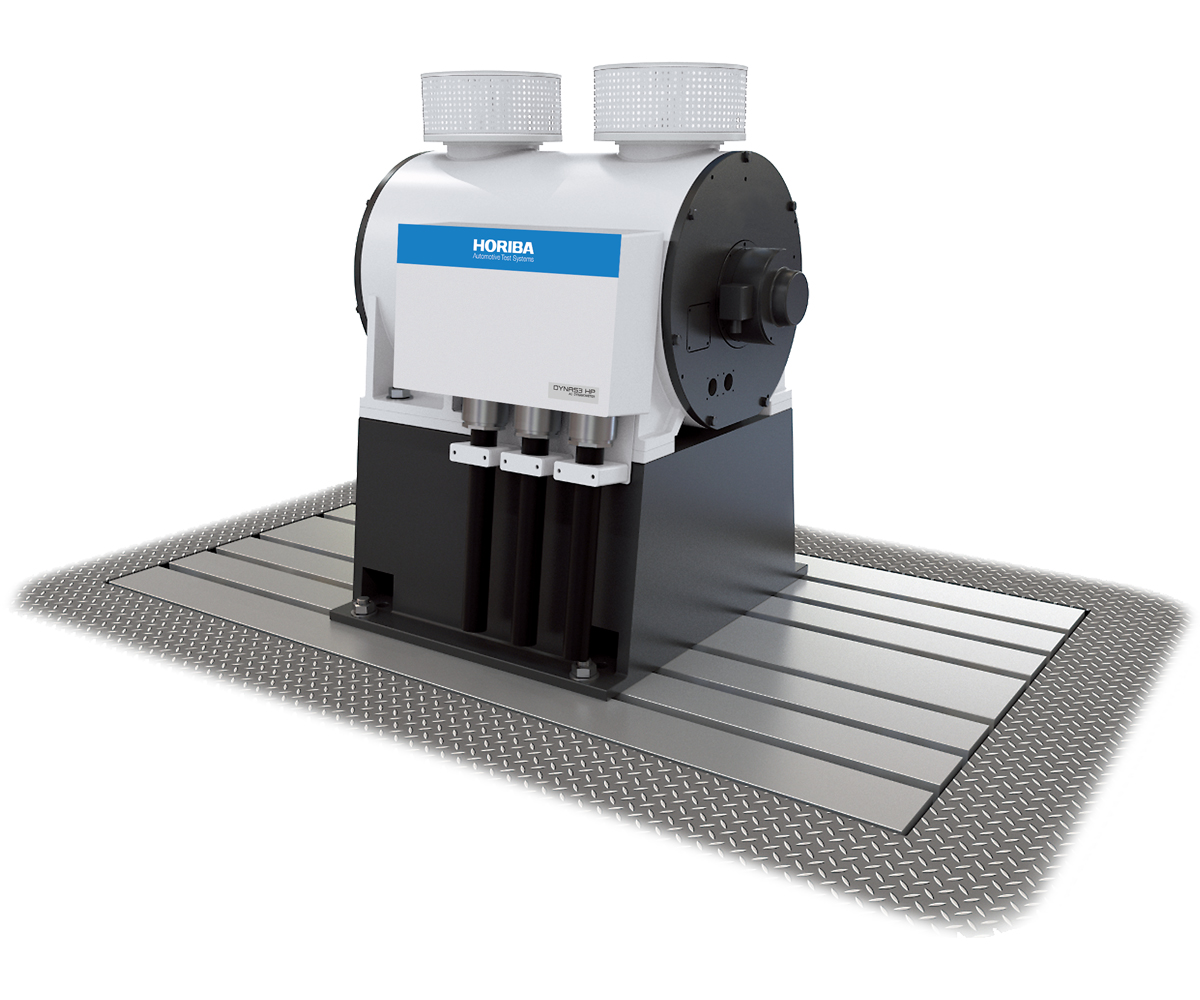

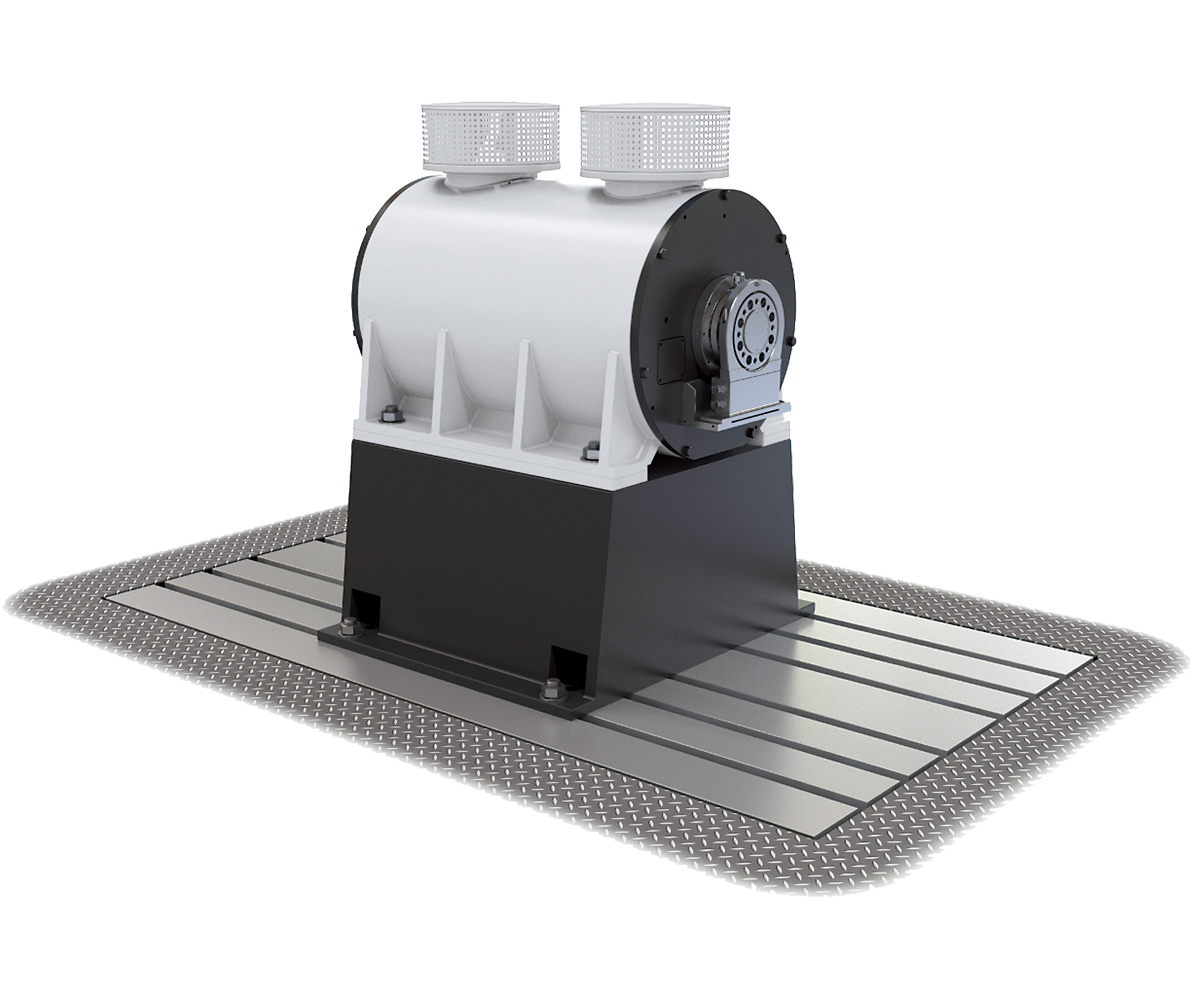

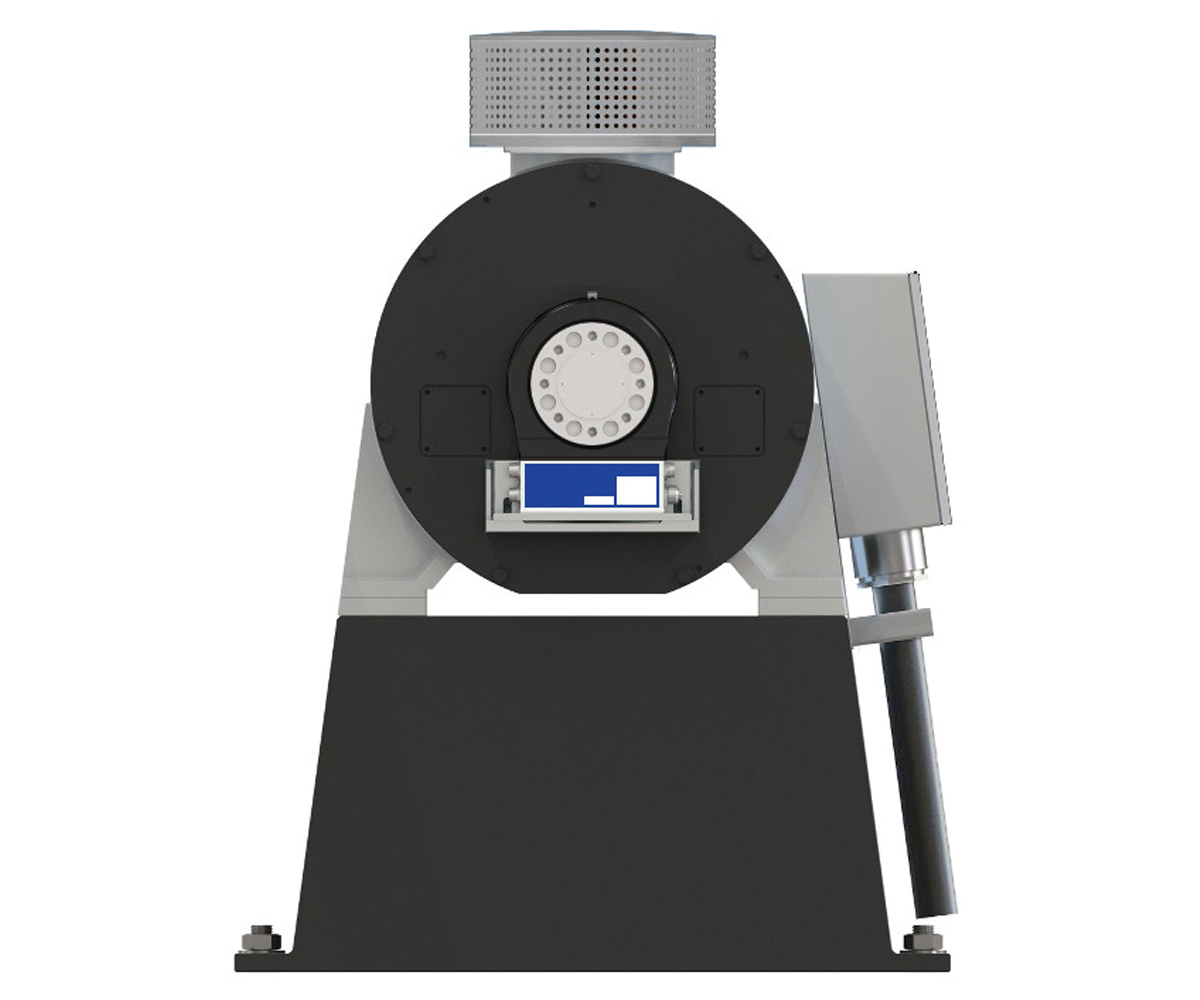

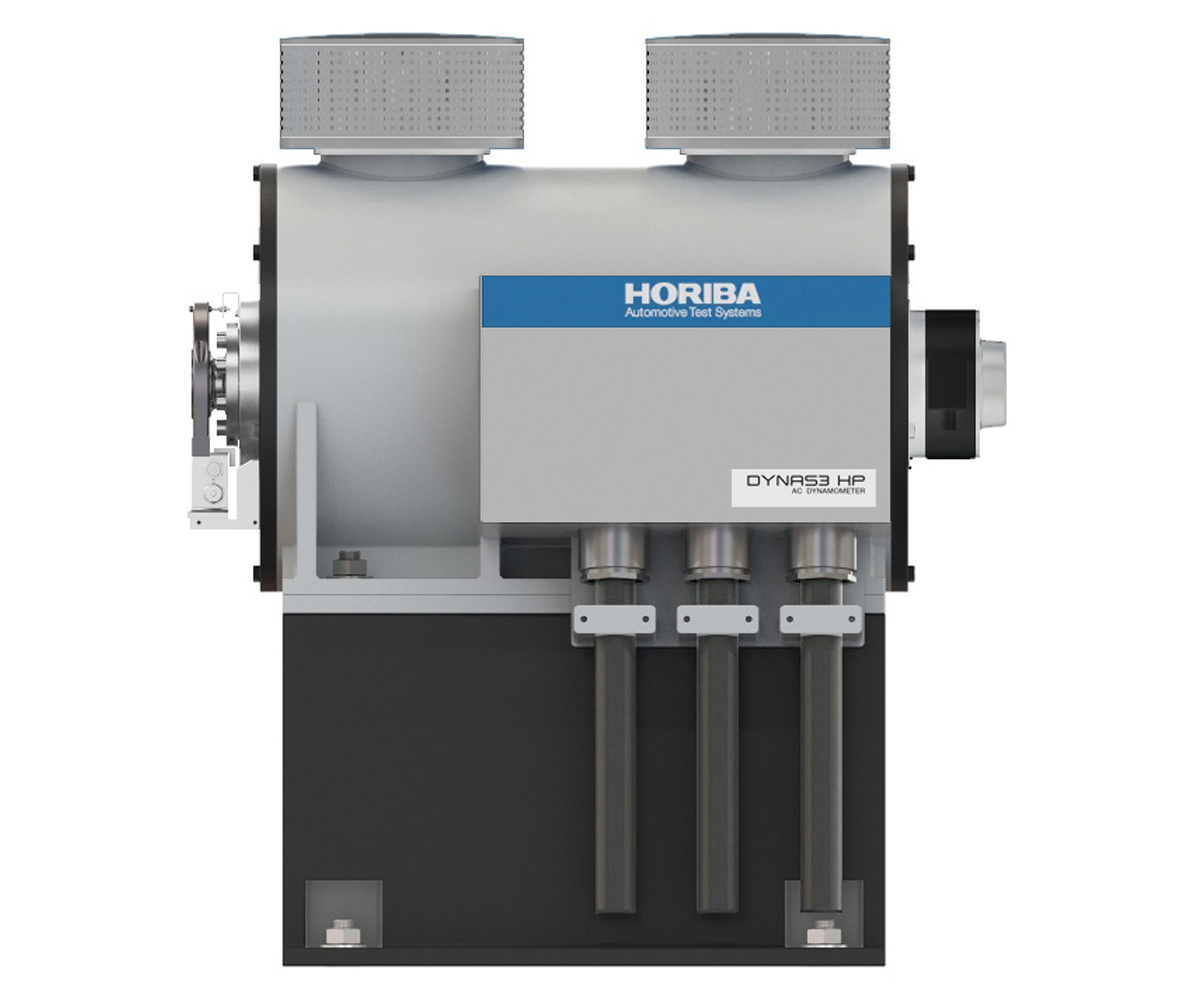

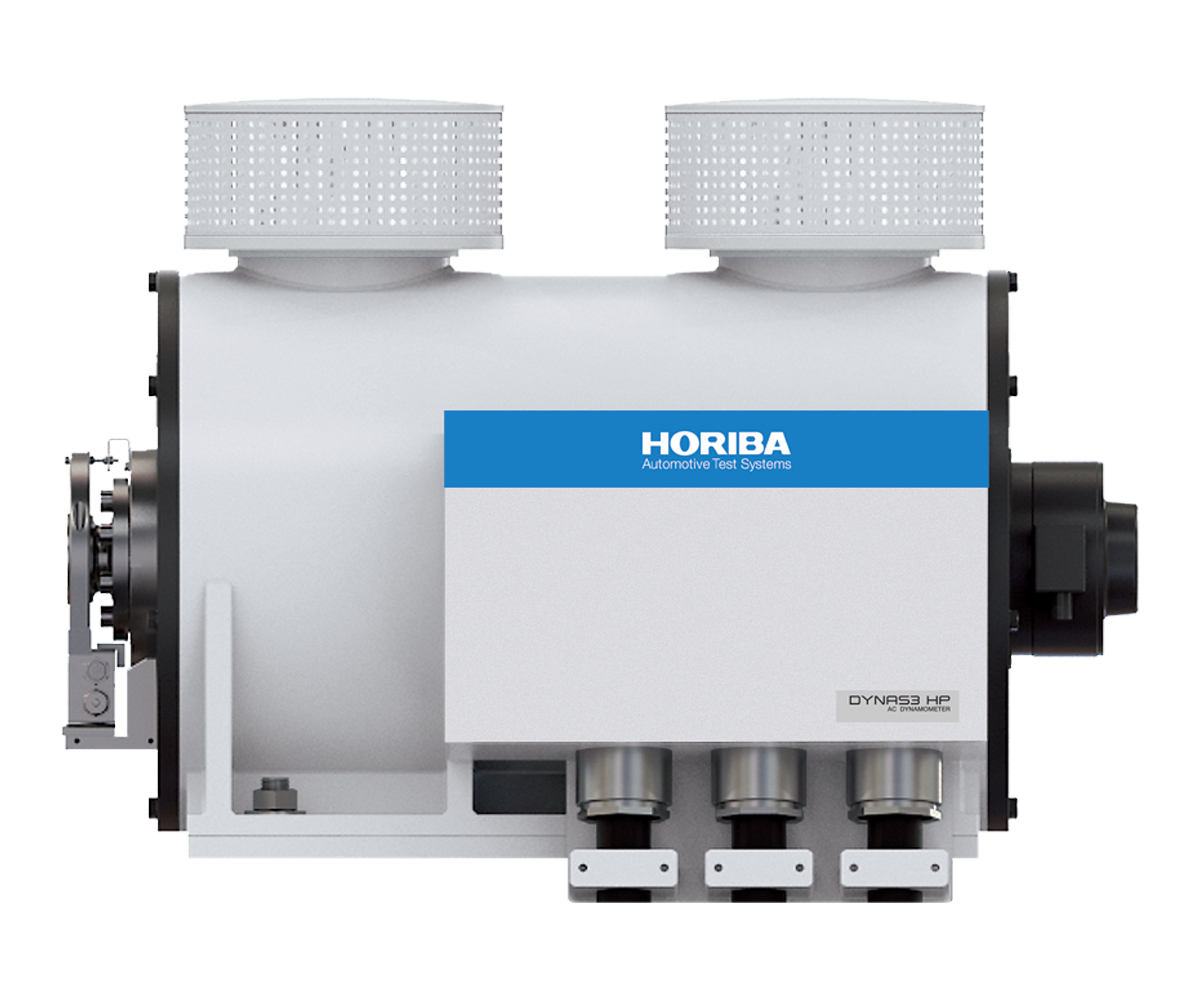

エンジンテスト用ACダイナモメータ DYNAS3 HP
DYNAS3 HPは、低慣性、高加速性および低振動化を実現しました。特殊設計の本体ハウジングと新たな冷却方式の採用により、コンパクトでありながら高い出力性能を提供します。優れた吸収性能によって、幅広い試験に対応します。
概要
高性能でコンパクトなエンジン試験ツール
HORIBAのACダイナモメータDYNASシリーズは、定常から過渡運転までエンジンや駆動系の試験に最適です。
DYNAS3 HPは、この実績あるDYNASシリーズの高性能バージョンで、将来に渡ってお客様のご要望にお応えするために開発された製品です。
その最新機種であるDYNAS3 LI265 HPは、低慣性、高加速性および低振動化を実現しました。特殊設計の本体ハウジングと新たな冷却方式の採用により、コンパクトでありながら高い出力性能を提供します。定格動力265 kW／定格トルク525 Nm（過負荷トルク630 Nm）の吸収性能によって、幅広い試験に対応します。
特長
- 小型化を実現
- ロータ構造の最適化
- 本体ハウジングの改良 - 空冷・水冷方式併用で冷却効率を改善
- ステータ部：水冷による冷却
- ロータ部 ：空冷による冷却
- ダイナモ架台を経由する排気口 - 軸端荷重の向上
- カップリングフランジの改良
従来機種※との相違
- 動力性能 約6% 向上
- トルク性能 約9％向上
- 加速性能 約15％向上
- 振動 最大21% 低減
- 軸端荷重 約15% ～ 30% 向上（回転数による）
- 質量 約9% 低減
- 体積比 約44% 低減
- 本体長さ 約23% 短縮
- 本体高さ 約31% 短縮（ダイナモ冷却ブロワ含む）
※DYNAS3 LI250
製造会社: HORIBA
仕様

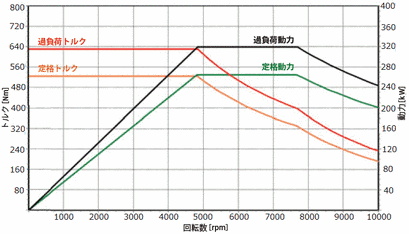

DYNAS3 LI265 HP 動力・トルク線図（吸収）
DYNAS3 LI265 HP / DYNAS3 LI250 仕様比較
主要仕様 | DYNAS3 LI265 HP | DYNAS3 LI250 | ||
|---|---|---|---|---|
定格動力 | 吸収 | kW | 265 | 250 |
駆動 | kW | 244 | 225 | |
定格トルク | 吸収 | Nm | 525 | 480 |
駆動 | Nm | 500 | 442 | |
基底回転数 | 吸収 | rpm | 4,820 | 4,980 |
駆動 | rpm | 4,660 | 4,860 | |
最高回転数 | rpm | 10,000 | 10,000 | |
過負荷能力を含む | rpm/s | 18,550 | 16,580 | |
過負荷係数 | ×1.2 | ×1.2 | ||
機械慣性量 | kgm2 | 0.32 | 0.33 | |
許容軸端荷重 | kg | 12.0 | 10.4 | |
外形寸法（フィルタ部含む） | mm | 約890×660×590 | 約1,140×600×900 | |
質量（ダイナモメータ本体） | kg | 670 | 740 | |
外形寸法図・他（単位：mm）
