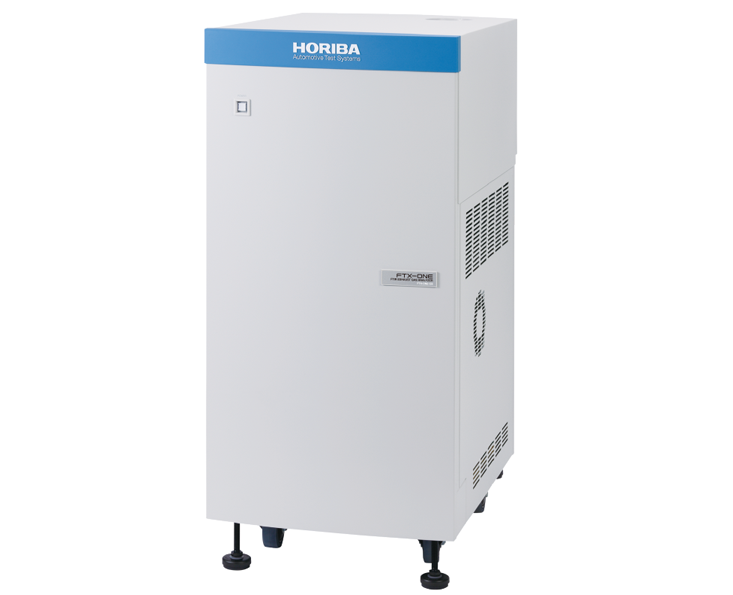

FTIR法排ガス測定装置 FTX-ONE-CL 希釈排ガス測定タイプ
概要
高速応答・世界最小クラス※1のエンジン排ガス用多成分連続測定装置
フーリエ変換赤外分光(FTIR)法と多変量解析の手法を組み合わせ、エンジン希釈排ガス中に含まれる最大28成分の濃度を連続かつ高速で測定する5Hz仕様。
アプリケーション例
最新規制
- 米国EPA最新規制対応の計測※2： LDV Tier 3規制のN2O認証・NMOG認証（NMOGはNG車のみ）、定置エンジンVOC規制のNMNEHC※3認証（NGエンジンのみ）が可能。
- GTR No.15準拠の計測※2：GTR No.15（LDV 排出ガス試験の世界統一技術規則）に記載されているHCHO・C2H5OH・N2Oなどの計測法に対応。
- Euro 7を見据えたエンジン・自動車開発※2：EUのLDV 次期規制を見据えた研究開発用途に（HCHO・C2H5OH・N2Oなどの計測）
特長
- 高精度計測による希釈測定・質量算出
定容量希釈サンプリング装置や、テストオートメーションシステムとの組み合わせ評価により質量算出が可能。 - 小流量
バッグラインのサンプリング流量を最小限にとどめ、既存システムにも容易に組み込み可能に。 - コンパクト設計
設置面積・重量が約1/2※4のコンパクト設計、ラボ内のレイアウト自由度・メンテナンス性が向上。
製造会社: HORIBA
仕様
製品概要
FTX-ONE-CL | |
|---|---|
測定対象 | 内燃機関からの排ガス（希釈排ガス測定） |
測定成分※5 | 最大28成分 |
測定成分セット※6 | 標準セット（ガソリン・ディーゼル・エタノール） |
測定原理 | フーリエ変換赤外分光（FTIR）法 |
サンプルライン温度 | 113 °C ± 3 °C |
サンプルガス流量 | 連続測定ライン：約 3.0 L/min |
設置環境 | 温度 5 〜 40 ℃、湿度 80%以下 (相対湿度) |
電源容量※7 | 電源投入直後：約 2.8 kVA 安定時：約 2.2 kVA |
外形寸法※8 | 438(W) × 765(D) × 950(H) mm |
質量※8 | 約 160 kg |
測定成分・レンジ※9
測定成分 | 標準 |
|---|---|
一酸化炭素 CO | 0-100ppm |
二酸化炭素 CO2 | 0-5000ppm |
一酸化窒素 NO | 0-100ppm |
二酸化窒素 NO2 | 0-100ppm |
亜酸化窒素 N2O | 0-20ppm |
水 H2O | 0-15 vol% |
アンモニア NH3 | 0-100ppm |
二酸化硫黄 SO2 | 0-100ppm |
ホルムアルデヒド HCHO※10 | 0-50ppm |
蟻酸 HCOOH | 0-50ppm |
メタノール CH3OH | 0-100ppm |
エタノール C2H5OH | 0-50ppm |
アセトアルデヒド CH3CHO | 0-50ppm |
メタン CH4 | 0-250ppm |
エチレン C2H4 | 0-100ppm |
エタン C2H6 | 0-100ppm |
プロピレン C3H6 | 0-100ppm |
1,3-ブタジエン 1,3-C4H6 | 0-100ppm |
イソブチレン iso-C4H8 | 0-100ppm |
ベンゼン C6H6 | 0-250ppm |
トルエン C7H8 | 0-250ppm |
NOx / HC sum | 加算値 |
製品概要
詳しい製品概要は、カタログをダウンロードの上 ご覧ください。
※1：2018年5月当社調べ
※2：詳しくはお問い合わせください
※3：NMNEHCは、非メタン非エタン炭化水素の略称です
※4：フットプリントのサイズにて
※5：下記の表からご注文時に選択
※6：標準的な成分とレンジの組み合わせ、ご注文時に指定
※7：加熱フィルタ、加熱導入管(CS/CL：15 m、RS：12 m)、THC・O2計(RSのみ) を使用した場合
※8：突起物を除く
※9：メタノール・エタノール・アセトアルデヒド・MTBE・DME・アセトン・酢酸の追加、多成分への入れ替え、変更等別途ご相談ください。
※10：参考成分
