FTIR法排ガス測定装置 FTX-ONE-CS/RS ダイレクト測定タイプ
エンジン排ガス中に含まれるCO・CO2・NH3 をはじめとする窒素酸化物などの最大28成分の濃度を、連続かつ高速で測定。
概要
高速応答・世界最小クラス※1のエンジン排ガス用多成分連続測定装置

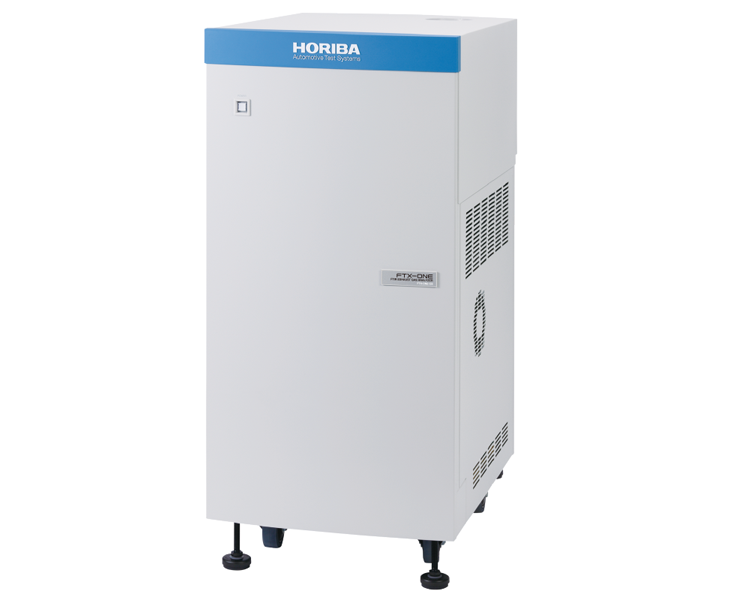

FTX-ONE-CSフーリエ変換赤外分光(FTIR)法と多変量解析の手法を組み合わせ、エンジン排ガス中に含まれるCO・CO2・窒素酸化物などの最大28成分の濃度を連続かつ高速で測定する5Hz仕様。 |
|

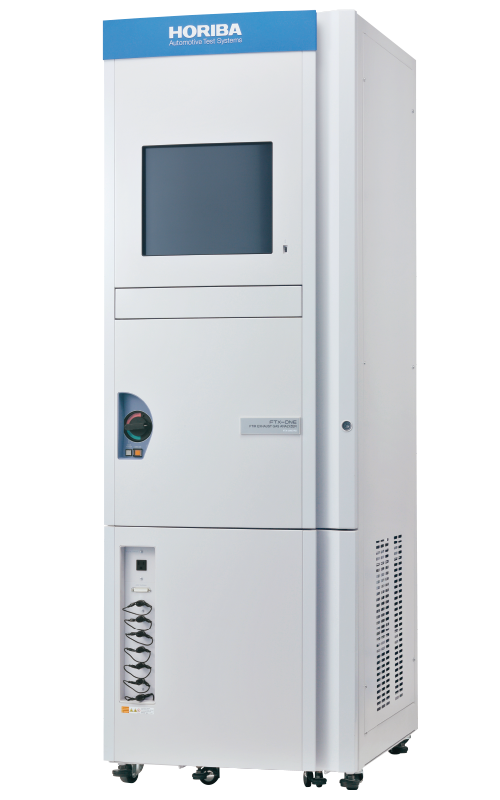

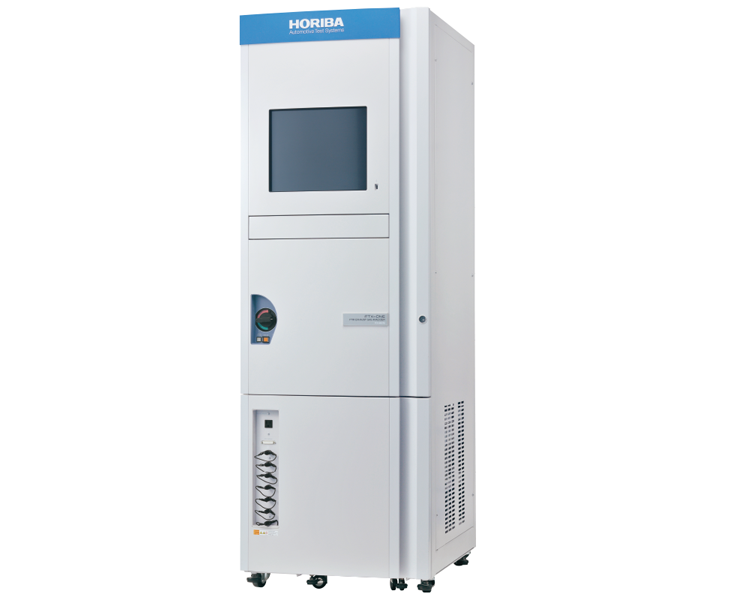

FTX-ONE-RSFTX-ONE-CS の検出器と、THC計（FID法）・O2計（MPD法）を組み合わせたラックタイプ。オプションとしてEGR計測システム（別置き）も可能。 |
|
アプリケーション例
最新規制
- Euro 7を見据えたエンジン・自動車開発※2： EUのLDV次期規制を見据えた研究開発用途に（NH3, N2O などの計測）。
- EU最新規制対応の計測：EUのHDV規制（Euro VI）・NRMM 規制（Stage V）におけるNH3 濃度規制認証が可能。
触媒・燃料評価
- 尿素SCRやガソリン三元触媒など後処理システムの評価、バイオエタノール燃料など燃料の評価。
特長
- 高速応答
世界最小の高性能光学セル※1で測定の難しいNH3 も約1.5 秒※3と高速応答を実現。 - 小流量
世界最小の高性能光学セル※1で小流量サンプリングを実現、エンジン燃焼や触媒性能に影響を与えずに測定可能。 - コンパクト設計（FTX-ONE-CS）
設置面積・重量が約1/2※4のコンパクト設計、ラボ内のレイアウト自由度・メンテナンス性が向上。 - 燃費・A/F算出（FTX-ONE-RS）
THC・O2 の同時計測により、燃費・A/F と、各成分の排出傾向の相関評価を1台で実現。
製造会社: HORIBA
仕様
製品概要
FTX-ONE-CS | FTX-ONE-RS | |
|---|---|---|
測定対象 | 内燃機関からの排ガス（ダイレクト測定） | 内燃機関からの排ガス（ダイレクト測定） |
測定成分※5 | 最大28成分 | THC、O2を含む最大28成分 |
測定成分セット※6 | ガソリン・ディーゼルセット | ガソリン・ディーゼルセット |
測定原理 | フーリエ変換赤外分光（FTIR）法 | フーリエ変換赤外分光（FTIR）法 |
サンプルライン温度 | 113 ℃ ± 6 ℃ または、191 ℃ ± 6 ℃ | 113°C ± 6 °C または、191 °C ± 6 °C |
サンプルガス流量 | 約3.5 L/min | 合計 約 8 L/min |
設置環境 | 温度 5 〜 40 ℃、湿度 80%以下 (相対湿度) | 温度 5 〜 35 ℃、湿度 80%以下 (相対湿度) |
電源容量※7 | 電源投入直後：最大 2.8 kVA 安定時：最大 2.2 kVA | 電源投入直後：約 4.5 kVA 安定時：約 3.5 kVA |
外形寸法※8 | 438(W) × 661(D) × 950(H) mm | 655(W) × 850(D) × 1970(H) mm |
質量※8 | 約150 kg | 約 430 kg |
測定成分・レンジ※9
測定成分 | 標準（ガソリン・ディーゼル） |
|---|---|
一酸化炭素 CO | 0-200ppm |
二酸化炭素 CO2 | 0-1 vol% |
一酸化窒素 NO | 0-200ppm |
二酸化窒素 NO2 | 0-200ppm |
亜酸化窒素 N2O | 0-200ppm |
水 H2O | 0-24 vol% |
アンモニア NH3 | 0-100ppm |
二酸化硫黄 SO2 | 0-200ppm |
ホルムアルデヒド HCHO※10 | 0-500ppm |
蟻酸 HCOOH | 0-100ppm |
メタン CH4 | 0-500ppm |
エチレン C2H4 | 0-500ppm |
エタン C2H6 | 0-200ppm |
プロピレン C3H6 | 0-200ppm |
1,3-ブタジエン 1,3-C4H6 | 0-200ppm |
イソブチレン iso-C4H8 | 0-200ppm |
ベンゼン C6H6 | 0-500ppm |
トルエン C7H8 | 0-500ppm |
NOx / HC sum | 加算値 |
THC（RSのみ） | 0-10 ppmC ～ 60000 ppmC |
O2（RSのみ） | 0-1 vol% ～ 25 vol% |
製品概要
詳しい製品概要は、カタログをダウンロードの上 ご覧ください。
※1：2018年5月当社調べ
※2：詳しくはお問い合わせください
※3：応答速度T10-90は校正ラインで約1.5 sec
※4：フットプリントのサイズにて
※5：下記の表からご注文時に選択
※6：標準的な成分とレンジの組み合わせ、ご注文時に指定
※7：加熱フィルタ、加熱導入管(CS/CL：15 m、RS：12 m)、THC・O2計(RSのみ) を使用した場合
※8：突起物を除く
※9：メタノール・エタノール・アセトアルデヒド・MTBE・DME・アセトン・酢酸の追加、多成分への入れ替え、変更等別途ご相談ください。
※10：参考成分
