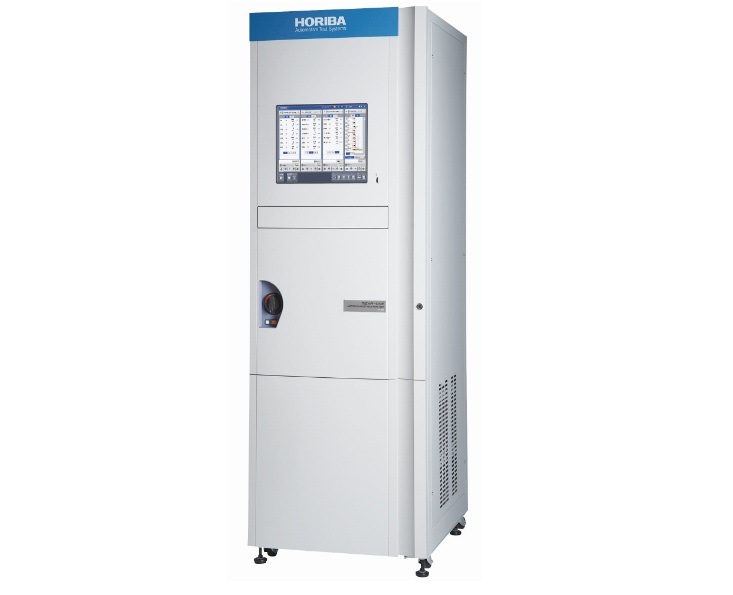

FTIR法エンジン排ガス測定装置 MEXA-ONE-FT

型式

標準 : MEXA-ONE-FT
Euro VI 対応 : MEXA-ONE-FT-E

適合規格

CE, FCC, KC

測定対象

自動車エンジンからの排ガス（ダイレクト測定）

アプリケーション

各種エンジンの排ガス性能試験
ディーゼルNOx後処理システムの評価

測定成分・レンジ^*1

最大28成分
ガソリン・ディーゼル車用成分セット(18成分+「NO+NO₂」)
CNG車用成分セット(16成分+「NO+NO₂」)

測定原理

フーリエ変換赤外分光（FTIR）法

入出力形式

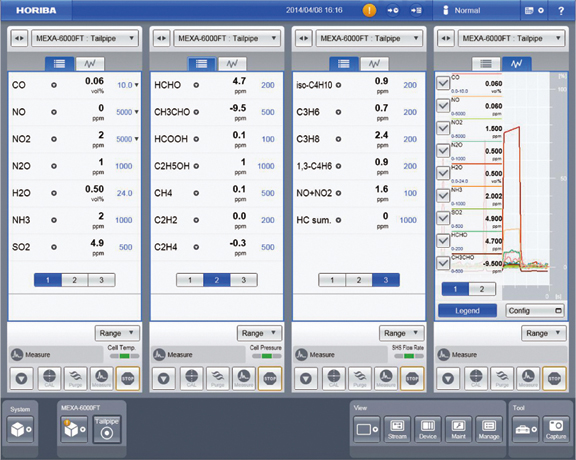

液晶画面表示（17インチモニタ）
ホスト通信：LAN

サンプルライン温度

MEXA-ONE-FT : 113 ± 6ºC
MEXA-ONE-FT-E : 191 ± 6ºC

サンプルガス流量

MEXA-ONE-FT : 4.0 ± 0.5 L/min
MEXA-ONE-FT-E : 14 ± 1 L/min

設置環境

使用環境温度：15～35℃　
湿度：相対湿度80%以下

液体窒素

1回あたりの補給量：約500 ml（ 蒸発分含む）
標準保持時間：10時間以上（年に1回、デュア真空引き要）

電源

下記のいずれか（注文時に指定）
・ AC 100±10 V、50/60±1 Hz、単相
・ AC 110±11 V、50/60±1 Hz、単相
・ AC 115±11.5 V、50/60±1 Hz、単相
・ AC 120±12 V、60±1 Hz、単相
・ AC 200±20 V、50/60±1 Hz、単相
・ AC 220±22 V、50±1 Hz、単相
・ AC 230（207～250） V、50±1 Hz、単相
・ AC 240（216～250） V、50±1 Hz、単相

電源容量

電源投入直後：最大4.0 kVA　
安定時：最大3.0 kVA

外形寸法

655（W）×855（D）×1970（H） mm（突起物を除く）

質量

約460 kg

ゼロノイズ^*2

フルスケールの0.5～2%以下(成分による)

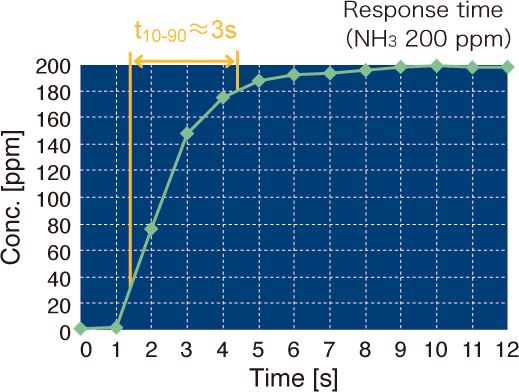

応答時間^*3
(t_10-90)

MEXA-ONE-FT : 5秒以内(N₂→CO 200 ppm切り替え時)
MEXA-ONE-FT-E : 5秒以内(N₂→NH₃ 200 ppm切り替え時)

再現性 ^{*4 *5}

フルスケールの1.0%以内

^{ゼロドリフト・
スパンドリフト*4 *5}

フルスケールの1.0%以内/8時間

暖機時間

装置主電源導入より2時間以内

サンプルラインの切り替え器

8ライン

アナログ出力ボード

アナログ出力: 0-10V、
最大16チャンネル(出力成分は任意に設定可能)
専用ケーブル (最大. 15m)

ホスト通信ケーブル

LANケーブル

NH₃計測用フィルタエレメント

シリカ繊維(φ19.6 mm x L90 mm)

THC計測

測定原理：加熱型水素炎イオン化法（HFID）
測定レンジ：0-10 ～ 0-60000 ppmC

O₂計測

測定原理：磁気圧法（MPD）
測定レンジ：0-1 ～ 0-25 vol%

液体窒素自動供給装置

最大貯蔵量：約12 L
保持時間：120時間以上（デュア真空度による）
その他詳細は、別途ご相談ください。
