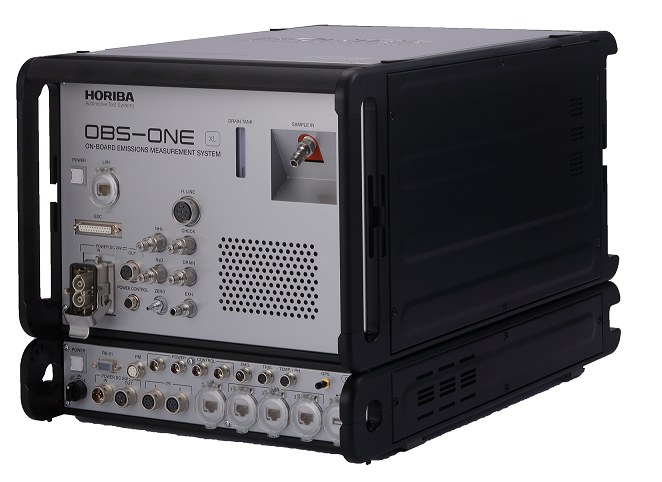

NH3/N2O車載型排ガス計測システム OBS-ONE IRLAM
実路での車載排ガス計測システム（Portable Emissions Measurement System：PEMS）です。排ガス中のNH3、N2Oの計測ができます。
概要
NH3、N2OのRDE適合に最適な高精度車載型排ガス計測システム
OBS-ONE IRLAMユニットは排ガスに含まれるNH3、N2Oを測定するための車載型排ガス分析計です。今後の最新のエミッション規制動向に対応します。
GASユニット・PNユニットと組み合わせることで、PNを含む排ガス成分、排ガス流量、位置情報、環境条件（温度・湿度・大気圧）の測定、および車両情報を取り込めます。
特長
- レーザを用いたHORIBA 独自の技術「IRLAM™」で高精度計測を実現
IRLAM技術の詳細はこちら
*IRLAM（アーラム）は、株式会社堀場製作所の登録商標または商標です
- 環境温度や振動に対して影響を受けにくく、測定データの高い信頼性を実現
- パージ用ガスなどのユーティリティが不要
- 他のOBS-ONE シリーズとの接続やデータの統合も可能
- あらゆる車両に搭載しやすく使いやすいデザイン

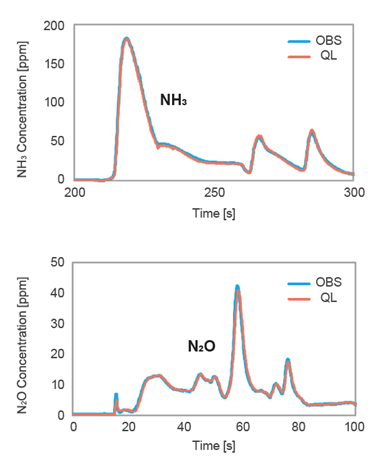

- QCL-IR法を用いた定置型排ガス測定装置（MEXA-ONE-QL）とも高い相関
試験条件：ガソリン直噴車 / WLTC-Cold / テールパイプサンプリング
統合計測プラットフォーム搭載
OBS-ONEをはじめとするHORIBA ONEシリーズ製品には、今後のシリーズ展開を前提とした共通のプラットフォームを採用。
OBS-ONEの各ユニットや複数の排ガス測定装置の制御管理をひとつのコントローラに統合し、優れた操作性をご提供します
製造会社: HORIBA
仕様
車載型排ガス計測システム OBS-ONE-XL01 概要
測定対象 / サンプリング方法 | 自動車からの排ガス / ダイレクトWet測定 |
|---|---|
測定成分・レンジ | NH3 0 - 1500 ppm |
測定原理 | 量子カスケードレーザ赤外分光法（QCL-IR） |
サンプリング温度 | 113 °C |
サンプルガス流量 | 約 3.3 L/min |
使用環境 | 周囲温度： -10 °C ～ 45 °C *1 |
供給電圧 | DC 22 ～ 28V |
消費電力（安定時）*2 | 約 0.3 kW |
バッテリ | DC 24 V 44 Ah |
外形寸法 *4 | 約 350 (W) × 470 (D) × 255 (H) mm |
本体質量 | 約 30 kg |
※1： 0 °C 以下での運用の場合は別途ご相談ください
※2： 周囲温度 20 °C、2.5 m 加熱導入管使用時
※3： 周囲温度 20 °C、2.5 m 加熱導入管使用時かつバッテリ状態による
※4： 取っ手、突起物を除く
性能
応答速度 t10-90 *5 | NH3 2.5 秒以下、 N2O 1.5 秒以下 |
|---|---|
ドリフト（4時間） | [Zero] ±0.15 % FS 以内 [Span] ±1.0 % RS 以内 |
ゼロノイズ（3σ） | NH3 0.2 ppm 以下、 N2O 0.15 ppm 以下（室温20 °Cにて） |
※5：6 ｍ 加熱導入管使用時

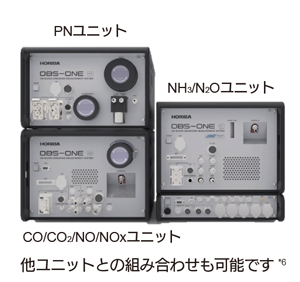

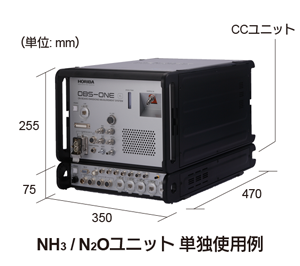

外形寸法とシステム構成
※6：設置などの詳細に関しては、別途ご相談ください
