SPN10車載型排ガス計測システム OBS-ONE SPN10
排ガスに含まれる固体粒子のうち、SPN10（粒子径が10nm より大きい固体粒子数エミッション）を測定するための車載型分析計です。Particle Measurement Progamme（PMP）推奨の検出原理であるレーザ散乱式凝縮粒子カウンティングを採用しています。
概要
実路走行でSPN10計測

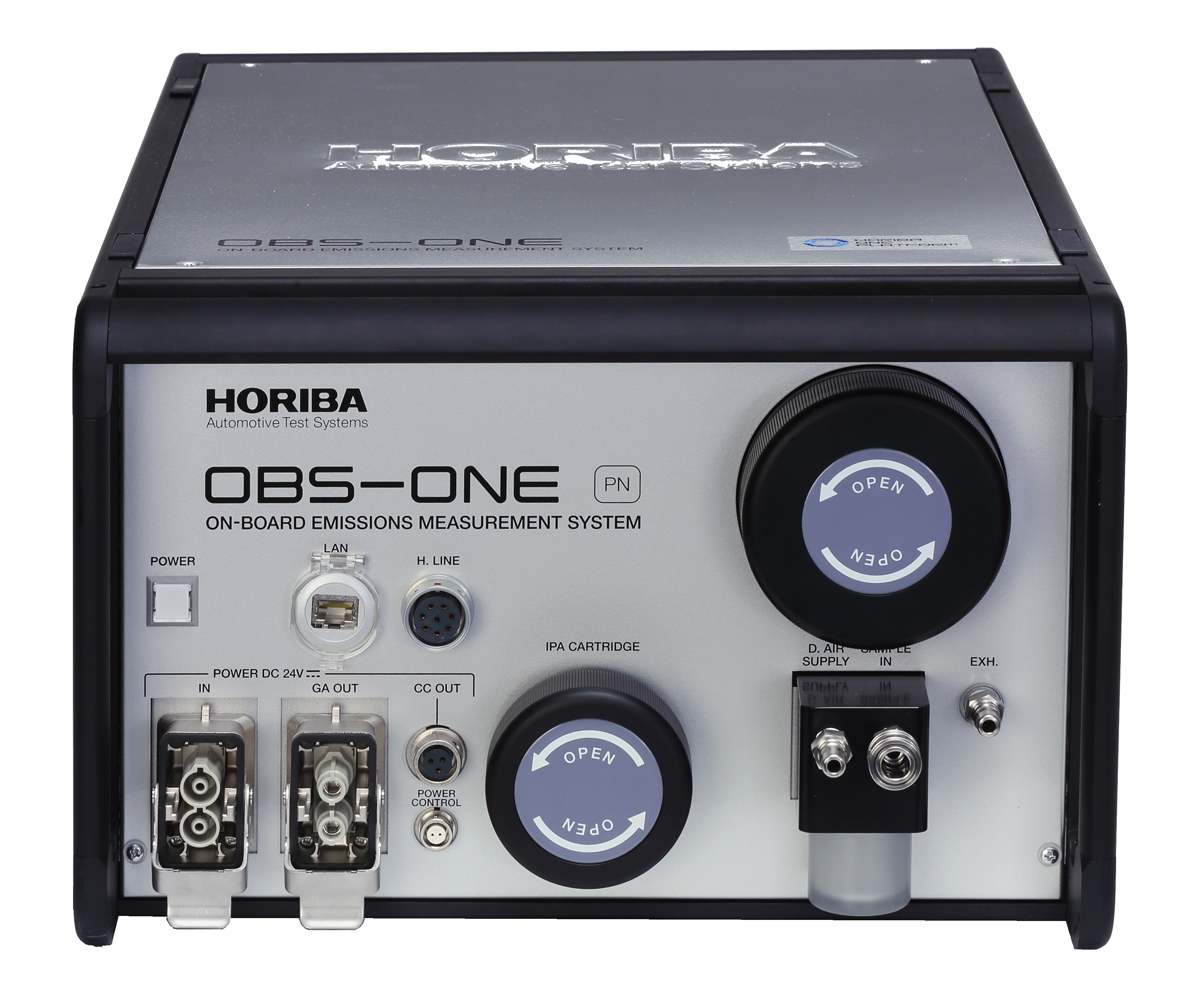

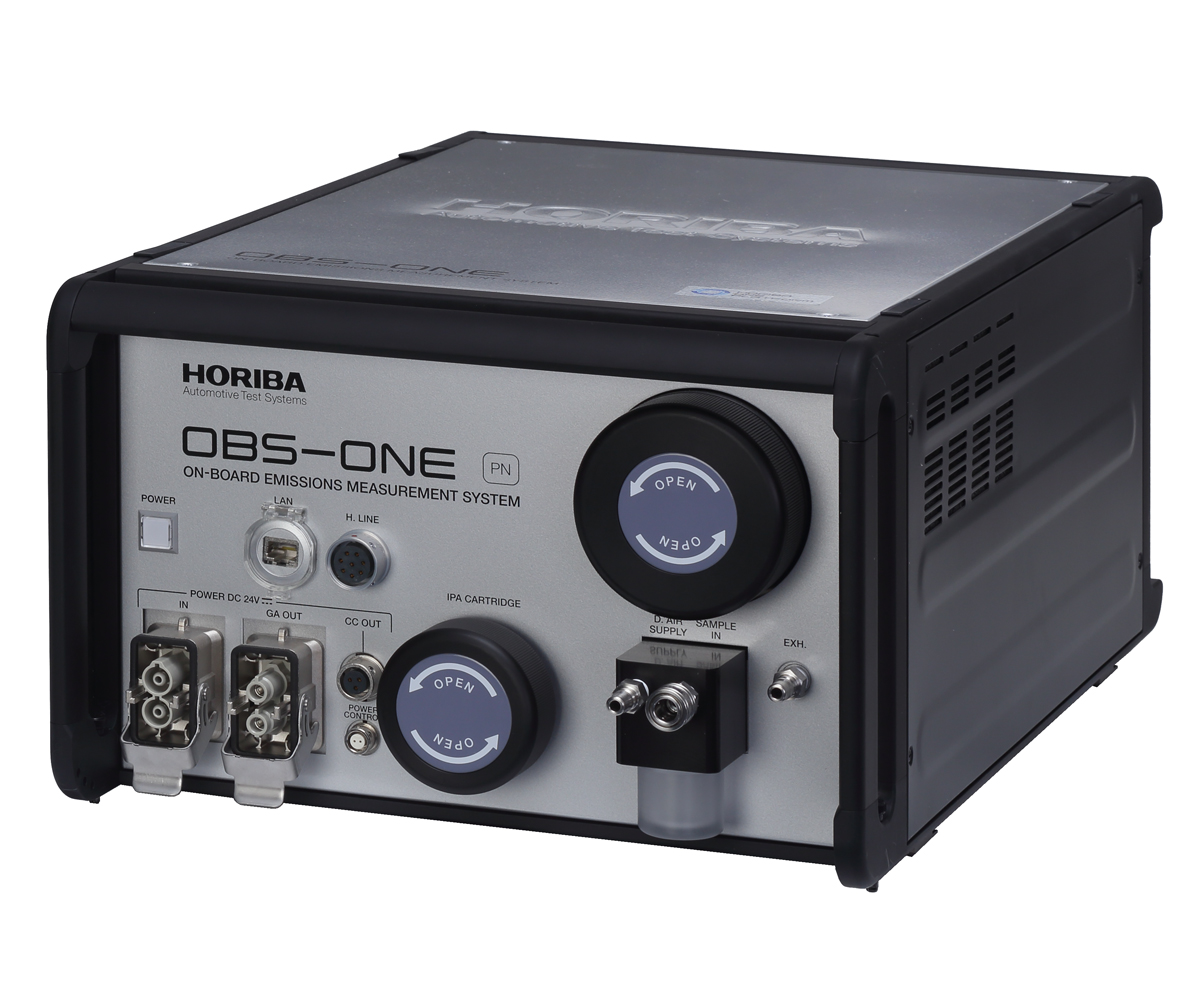

OBS-ONE SPN10ユニットは排ガスに含まれる固体粒子のうち、SPN10（粒子径が10nm より大きい固体粒子数エミッション）を測定するための車載型分析計です。今後の最新の粒子数規制動向に対応します。
GASユニット・NH3/N2Oユニットと組み合わせることで、排ガス成分、排ガス流量、位置情報、環境条件（温度・湿度・大気圧）の測定、および車両情報を取り込めます。
特長
- CPC検出器を用いてSPN10を高精度に計測、最新規制に対応
- 前処理部（Pre-conditioning unit）を最適化し高精度計測・コンパクト設計を実現
- 自動ゼロチェック機能で試験効率を向上（特許出願済）
- 粒子を検知するために使用する凝縮液の補充に密閉式カートリッジを採用
カートリッジタイプ - あらゆる車両に搭載しやすく使いやすいデザイン
統合計測プラットフォーム搭載
OBS-ONEをはじめとするHORIBA ONEシリーズ製品には、今後のシリーズ展開を前提とした共通のプラットフォームを採用。
OBS-ONEの各ユニットや複数の排ガス測定装置の制御管理をひとつのコントローラに統合し、優れた操作性をご提供します
製造会社: HORIBA
仕様
測定原理 | レーザ散乱式凝縮粒子カウンティング（CPC） |
|---|---|
検出粒子レンジ | 10〜1,000nm |
測定レンジ | 0〜5×107個/cm3 |
供給電圧 | DC 24V |
消費電力（最大値） | 約0.40kW |
本体質量 | 約17kg |
使用環境 | 周囲温度※1：−10〜40°C、標高：海抜2,500ｍ以下、相対湿度：80％以下（結露なきこと） |
凝縮液 | イソプロピルアルコール：試薬特級（99.5％）相当 |
オプション | ヒッチキャリア・アウターカバー使用可 |
※1設置環境温度は0 ℃ ～ 40 ℃
外形寸法とシステム構成

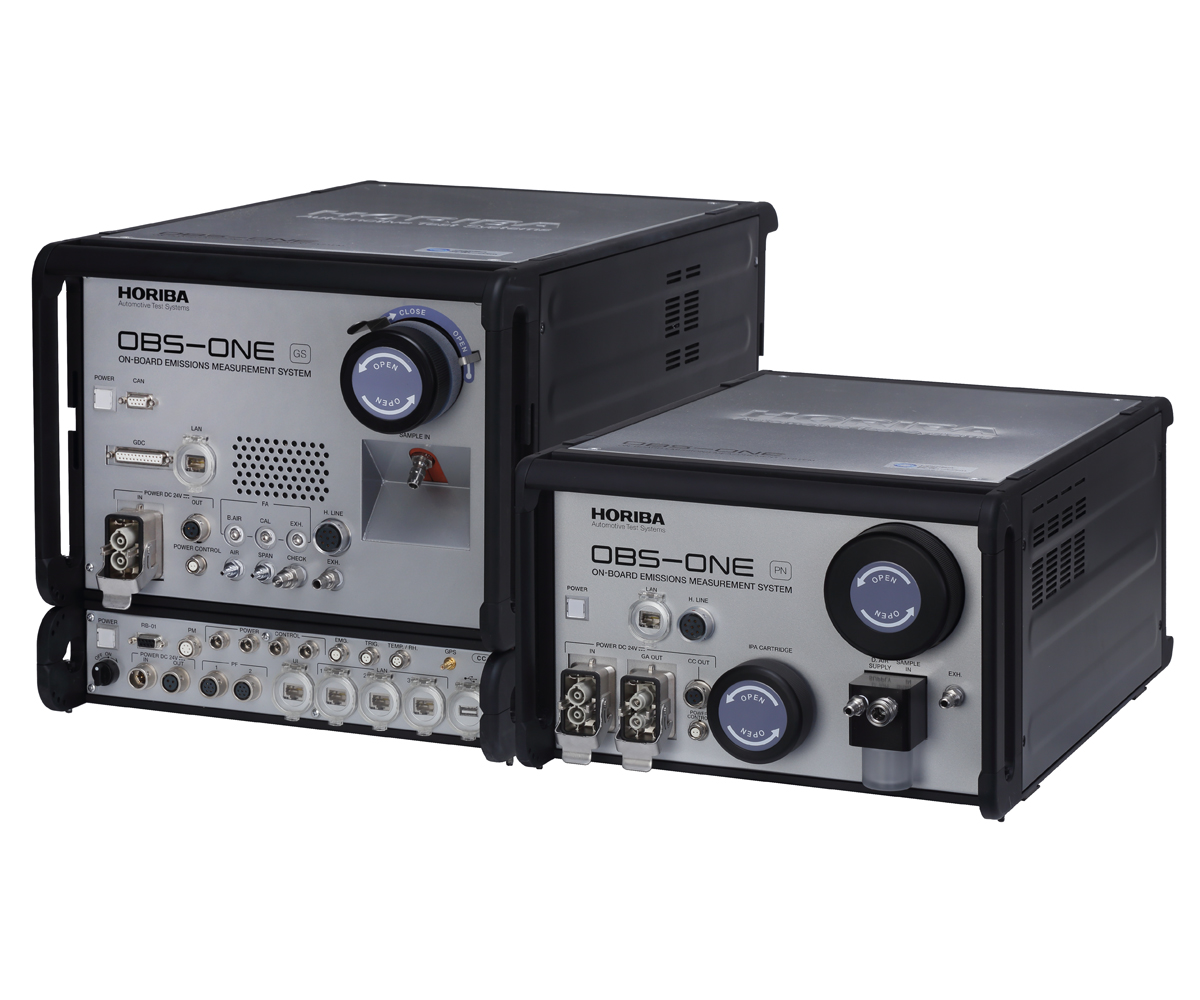

GASユニットとNH3 / N2Oユニット、SPN10ユニットの組み合わせ例
