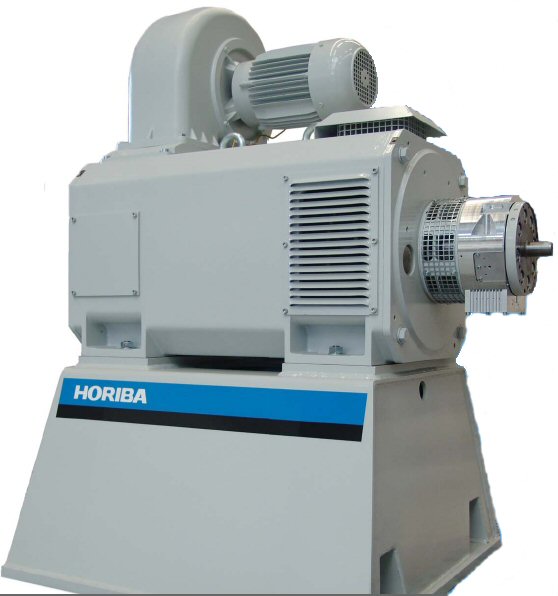

エンジンテスト用ACダイナモメータ DYNAS3シリーズ
エンジン性能テストに最適なACダイナモメータです。エンジン認証や駆動系開発における定常試験および過渡試験に対応します。テストサイクルのシミュレーションやドライバと車両シミュレーションを含む走行抵抗シミュレーションにも対応できます。
概要
HORIBA ATS DYNAS3シリーズはダイナミックエンジンテスト用の高性能システムとして数年にわたり開発が行われてきました。今では、他に類を見ないシステムとしてのアドバンテージと絶え間ない改良により、HORIBA ATS※はこの分野をリードしています。

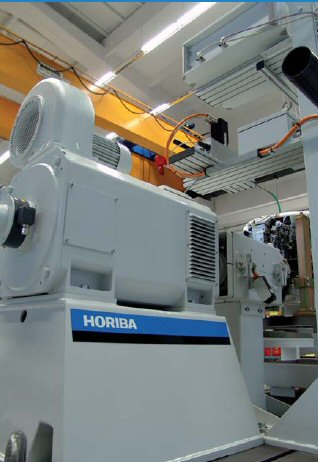

DYNAS3は特にエンジンテストスタンドに最適です。ACダイナモメータ本体、テストスタンドコントローラ、セーフティモジュール付き周波数変換インバータが組み立て時に最適に調整され、数多くの好実績を残しています。
また、簡単な静的テストスタンドから高度なダイナミックテストサイクル用まで、あらゆるエンジン開発、性能テストスタンドへの対応が可能なほか、MVEG やFTP75等の法規制によるテストサイクルもシミュレートできます。また、SPARC RLSを使用することでドライバーと車両シミュレーションを含む走行抵抗シミュレーションも可能です。
DYNAS3は自動車関連業界の現在および将来にわたる試験要求を満たすためにデザインされました。パワーレンジは先進の乗用車や商用車のガソリ ン、ディーゼルエンジンのトルク特性をカバーしています。トルク計測フランジと上部冷却ファンの採用により省スペース化を実現しています。
特長
- ラジアルファンの採用によるコンパクトなデザイン
- 高精度トルクフランジ
(0.1%フルスケール オプション：0.05%フルスケール) - 高いトルク制御応答(<3ms)
- 低慣性による早い加速
- カップリング許容荷重が大きく駆動シャフトデザインが簡単
- 標準装備電源フィルタにより主電源のトラブルフリー
- メンテナンスフリーのハイブリッドベアリング
アプリケーション
- 静的、トランジェント、ダイナミックテストと全ての試験に使用できます。
- 内燃機関の開発試験、組み立て後の試験に使用できます。
- DYNAS3 LIは、"低慣性(Low Inertia)"シリーズとして高加速性性能を待ち、特にガソリンエンジンのハイダイナミックテストに最適です。
- DYNAS3 HTは、"ハイトルク(High Torque)"としてのラインナップで、全ての高定格トルクのガソリン及びディーゼルエンジン試験用です。
- DYNAS3 HDは特に高出力の商用車ディーゼルエンジン等のヘビーデューティーアプリケーション用にデザインされています。
製造会社: HORIBA
