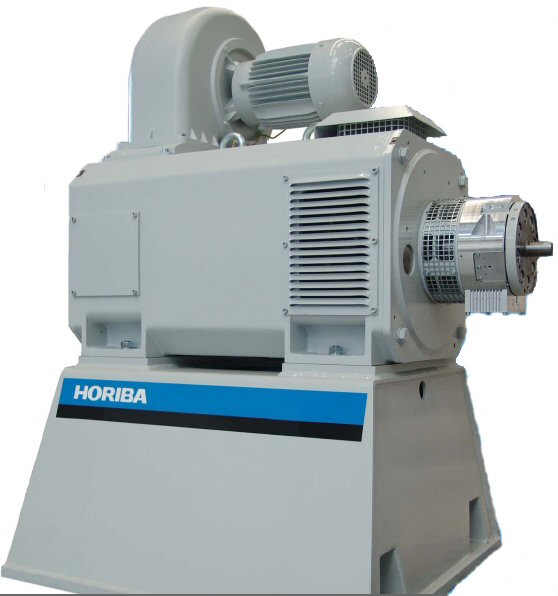

エンジンテスト用ACダイナモメータ DYNAS3 LI
エンジン性能テストに最適なACダイナモメータです。エンジン認証や駆動系開発における定常試験および過渡試験に対応します。テストサイクルのシミュレーションやドライバと車両シミュレーションを含む走行抵抗シミュレーションにも対応できます。
概要
DYNAS3 LIはSI(点火)エンジン用の全てのテストアプリケーションに適応する駆動吸収ダイナモです。低い慣性、高い過負荷能力、12000rpm/s以上の高い加速性が高いダイナミックレスポンスを保証します。
DYNAS3 LIは小型直列エンジンから高出力エンジン試験用に開発されたDYNAS3シリーズのラインナップの一部です。
ブロアーファン式空冷で据付が簡単。DYNAS3シリーズの将来を見据えた最新のテクノロジーが長期間のダイナモアプリケーションを保証します。
特長

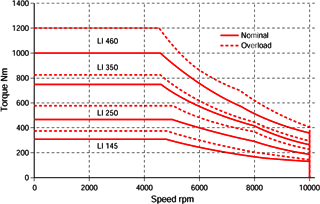

Torque Diagram DYNAS3 LI (absorbing)

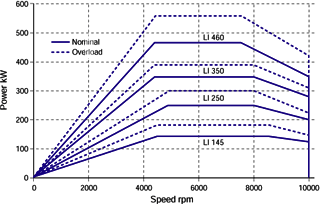

Power Diagram DYNAS3 LI (absorbing)
製造会社: HORIBA
仕様
DYNAS3 LI 型式 |
| LI 145 | LI 225 | LI 250 | LI 350 | LI 460 |
|---|---|---|---|---|---|---|
定格動力(吸収) | [kW] | 145 | 225 | 250 | 350 | 460 |
基底回転速度(吸収) | [rpm] | 4500 | 4130 | 4980 | 4480 | 4410 |
定格トルク(吸収) | [Nm] | 308 | 525 | 480 | 750 | 1000 |
定格動力(駆動) | [kW] | 135 | 215 | 225 | 336 | 440 |
基底回転速度(駆動) | [rpm] | 4380 | 4030 | 4860 | 4400 | 4350 |
定格トルク(駆動) | [Nm] | 294 | 510 | 442 | 729 | 966 |
過負荷係数、吸収 |
| 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
最大回転速度 n max | [rpm] | 10000 | 8500 | 10000 | 10000 | 10000 |
n maxにおける動力 | [kW] | 125 | 203 | 200 | 282 | 350 |
機械慣性量 | [kgm2] | 0.25 | 0.36 | 0.33 | 0.68 | 0.92 |
過負荷能力を含む | [rpm/s] | 13950 | 16000 | 16580 | 12480 | 12300 |
外形寸法図・他（単位：mm）
ダウンロード
