標準ガス分割器 SGD-SC Series
概要
一般に実験や研究に用いる混合ガスは、種類が多く組成も様々で比較的高価です。SGDはこのようなガスを手軽に混合し、調整することができるほか、組成の異なるガスも簡単に得られるため、様々な試験条件が容易に作り出せます。
特長
- 2種類のガスを精度よく混合します。
- 1本のボンベから5種類の濃度を作り出せます。
切換コックの操作だけで正確に濃度を切換えます。1本のボンベを5倍に活用することができます。
- 電源が不要。
- ガスを無駄にしない節ガスタイプです。
入口圧力によって出口の流量と圧力が変更できます。排気がないので高価なガスも有効に使用できます。
- 安全機構内蔵
希釈ガスの供給が止まると自動的に成分ガスも止まります。毒性ガスも安全に使用できます。
- 組合せ使用によってさらに用途が広がります。
組合せにより2段希釈装置や3成分混合装置として使用することができます。定比率希釈器や前段希釈器として各種機器に組込みも可能です。
・組み合わせ使用例

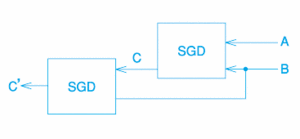

2段希釈装置
2台のSGDを直列に接続することにより最大25倍の希釈が可能です。高倍率希釈器として最適です。
3成分混合装置
2台のSGDを並列に接続することにより3成分の同時混合が可能です。植物同化試験や干渉影響試験模擬雰囲気の調整などに最適です。
製造会社: HORIBA STEC
仕様
SGD-SC-5L
適用ガス | CO,CO2,C3H8,NO,NO2,SO2,O2/N2(AIR)など |
|---|---|
接ガス部材質 | ステンレス・バイトン |
発生流量 | 2～5L/min |
発生圧力 | max70kPaG(出口の負荷により変化) |
混合比 | 0,20,40,60,80,100%FS(注) |
混合精度 | ±0.5%F.S. |
繰り返し性 | ±0.2%F.S. |
応答速度 | 10秒以内 |
使用温度 | 0～40℃ |
ガス消費量 | 発生流量と同一 |
ガス接続部 | 外形ø6/内径ø4 テフロン管用継手 |
重量 | 約２ｋｇ |
電源 | 不要 |
SGD-SC-0.5L
適用ガス | CO,CO2,C3H8,NO,NO2,SO2,O2/N2(AIR)など |
|---|---|
接ガス部材質 | ステンレス・バイトン |
発生流量 | 0.2～0.5L/min |
発生圧力 | max70kPaG(出口の負荷により変化) |
混合比 | 0,20,40,60,80,100%FS(注) |
混合精度 | ±0.5%F.S. |
繰り返し性 | ±0.2%F.S. |
応答速度 | 10秒以内 |
使用温度 | 0～40℃ |
ガス消費量 | 発生流量と同一 |
ガス接続部 | 外形ø6/内径ø4 テフロン管用継手 |
重量 | 約２ｋｇ |
電源 | 不要 |
SGD-710C
適用ガス | CO,CO2,C3H8,NO,NO2,SO2,O2/N2(AIR)など |
|---|---|
発生流量 | 2～5L/min(入口圧力により可変) |
発生圧力 | max70kPaG(出口の負荷により変化) |
濃度分割 | 0,10,20,30,40,50,60,70,80,90,100%F.S.(注) |
分割精度 | ±0.5%F.S. |
繰り返し性 | 0.2％F.S. |
分割操作 | 手動 |
応答速度 | 10秒以内 |
ガス消費量 | 発生流量と同一 |
外形寸法 | W150×H163×D145 (W200×H195×D175) |
重量 | 3.5kg(5.5kg) |
電源 | 不要 |
(注)原料ガスの種類や濃度により混合比が異なる場合がありますが、流量測定による補正値を使用することができます。上記以外の仕様をご希望の場合は、あらかじめご相談下さい。

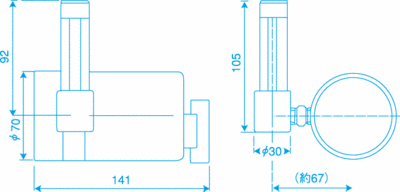

外形寸法図・他（単位：mm）
