煙道排ガス分析装置 ENDA-5000S [高感度計]

ENDA-5000Sシリーズ

測定対象

NOx

SO₂

O₂

ENDA-5220S

●

●

ENDA-5230S

●

●

ENDA-5400S

●

●

●

測定原理

NDIR

NDIR

磁気力方式（圧力検出形）

レンジ

標準

50～500 ppm

50～500 ppm

10～25 vol%

レンジ比

10倍以内

10倍以内

2.5倍以内

繰返し性

フルスケールの±1.0%

直線性（指示誤差）

フルスケールの±1.0%

ゼロドリフト

フルスケールの±2.0%/週 (ただし周囲温度変化5°C以内)

スパンドリフト

フルスケールの±2.0%/週 (ただし周囲温度変化5°C以内)

応答時間

60秒以下(装置入口より90%応答)
分析計導入流量1.5 L/min)
(SO₂計のみ240秒以下)

干渉影響

フルスケールの±2.0% (標準ガス組成内)

表示

タッチパネル式LCD(バックライト付)(有効桁数4桁)

設置条件

周囲温度

-5～40°C(直射日光、輻射熱のないこと)

周囲湿度

90%以下（結露なきこと)

振動

100 Hz、0.3 m/s²以下

粉塵

環境基準以下

試料ガス条件

温度

250°C以下

ダスト

0.1 g/Nm³以下

標準ガス組成

NO:500 ppm以下/NO₂:6 ppm以下/SO₂:500 ppm以下/SO₃:50 ppm以下/CO:200 ppm以下/CO₂:15 vol%以下/H₂O:20 vol%以下

サンプリング方式

電子冷却器による除湿サンプリング(約2.5°C)

試料ガス流量

約3.0 L/min

サンプル導入管

PTFEチューブ(ø8/ø6mm)

試料ガス圧力

±4.9 kPa(3点選択方式)
(サンプルガス背圧のないこと)

(1)–1.96～4.9 kPa
(2)±3.43 kPa
(3)–4.9～1,96 kPa

圧力制御方式

レギュレータとポンプによる定圧制御。減圧サンプルリング
制御圧力:-9.8 kPa

出力

DC 4～20 mA(絶縁出力)(DC 0～16 mA/DC 0～1 V/DC 1～5 Vはオプション)
MAX12系統出力可能

外部出力

分析計警報、分析計注意、レンジ表示、校正中、保守中、パージ中(オプション) 接点容量：DC 30 V 1 A、AC 250 V 1 A 抵抗負荷

校正方式

DRY校正、自動校正(校正周期：標準7日、1~99日まで設定可能),
手動校正

校正ガス

ゼロガス

N₂

O₂キャリアガス

大気

スパンガス

測定成分ガスボンベ

プローブ採取点フィルタ

フランジ：JIS 10K、40A FF   プローブ管：1000mm   材質：SUS-316
エレメント：SUS-304+石英ウール蛇腹式2 μm  電気加熱：100 VA、
防滴ケース付

電源

AC 100 V ±15 V (85 V～115 V)

電源周波数

50/60 Hz切替

消費電力

約1000 VA (加熱配管30 m:+1100 VA、盤内ヒーター：+300 VA)

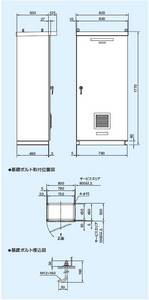

外形寸法

800 (W) x 500 (D) x 1770 (H) mm
(高圧ガスボンベ、3.4Lボンベ最大4本収納)

質量

約230 kg (ボンベは含まない)

接ガス部材質

SUS-316、SUS-304、PTFE、ポリプロピレン、ポリエチレン、ふっ素ゴム、
塩化ビニル、PVDF、ガラス等

架台

屋外設置自立型
板厚：本体、扉、天板、鋼板： 2.3mm、チャンネルベース： 3.2mm、
扉：前面、取合い：右側面

塗色

内外ともマンセル5Y7/1半ツヤ
