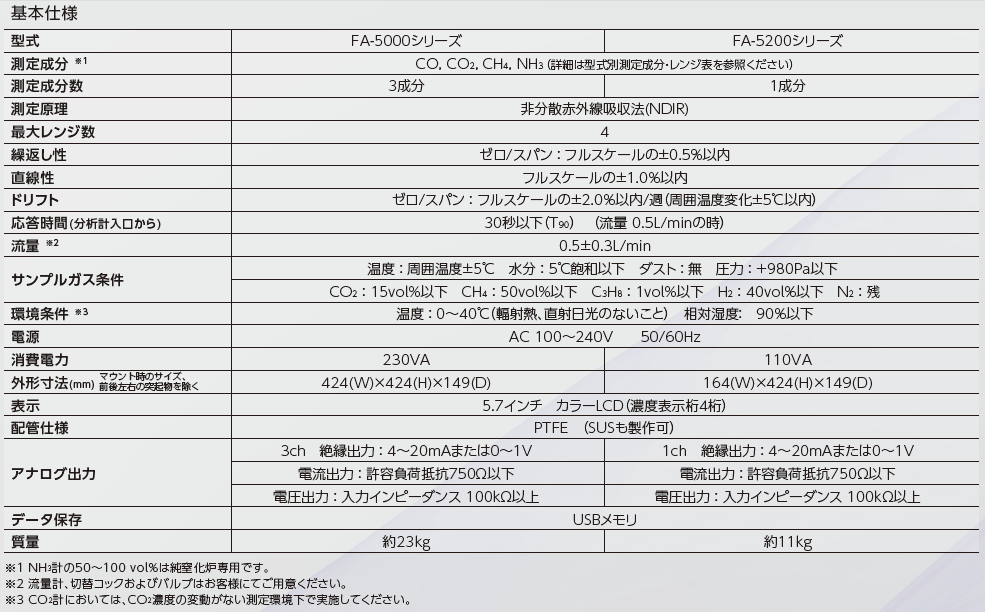

浸炭炉/ 浸炭窒化炉専用ガス分析計 FA-5000/5200シリーズ

測定成分 ^※1

CO、CO₂、CH₄、NH₃
（詳細は型式別測定成分・レンジ表を参照ください）

測定成分数

3成分

1成分

測定原理

非分散形赤外線吸収方式(NDIR)

最大レンジ数

4

繰返し性

ゼロ/スパン ： フルスケールの±0.5%

直線性（指示誤差）

フルスケールの±1.0%

ゼロドリフト/スパンドリフト

ゼロ/スパン ： フルスケールの±2.0%/週（周囲温度変化±5℃）

応答時間

分析計入口より90%応答　30秒以下（流量 0.5 L/minの時）

流量 ^※2

0.5±0.3 L/min

試料ガス条件

温度 ： 周囲温度±5℃、水分 ： 5℃飽和以下
ダスト ： 無、圧力 ： +980 Pa以下

CO₂ ： 15 vol%以下　CH₄ ： 50 vol%以下　C₃H₈ ： 1 vol%以下
H₂ ： 40 vol%以下　N₂ ： 残

環境条件 ^※3

温度 ： 0〜40℃（輻射熱、直射日光のないこと）
相対湿度 ： 90%以下

電源

AC 100〜240 V　50/60 Hz

消費電力

230 VA

110 VA

外形寸法(mm)
_{マウント時のサイズ、
前後左右の突起物を除く}

424(W)×424(H)×149(D)

164(W)×424(H)×149(D)

表示

5.7インチカラーLCD（濃度表示桁4桁）

配管仕様

PTFE（SUSも製作可）

アナログ出力

3ch絶縁出力 ： 4〜20 mAまたは0〜1 V

1ch絶縁出力 ： 4〜20 mAまたは0〜1 V

電流出力 ： 許容負荷抵抗750 Ω以下

電流出力 ： 許容負荷抵抗750 Ω以下

電圧出力 ： 入力インピーダンス 100 kΩ以上

電圧出力 ： 入力インピーダンス 100 kΩ以上

データ保存

USBメモリ

質量

約23 kg

約11 kg

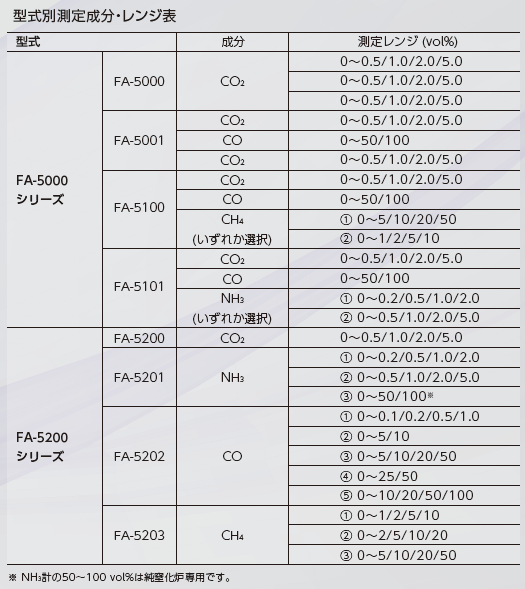

FA-5000シリーズ

FA-5000

CO₂

0〜0.5/1.0/2.0/5.0

0〜0.5/1.0/2.0/5.0

0〜0.5/1.0/2.0/5.0

FA-5001

CO₂

0〜0.5/1.0/2.0/5.0

CO

0〜50/100

CO₂

0〜0.5/1.0/2.0/5.0

FA-5100

CO₂

0〜0.5/1.0/2.0/5.0

CO

0〜50/100

CH₄
(いずれか選択)

① 0〜5/10/20/50

② 0〜1/2/5/10

FA-5101

CO₂

0〜0.5/1.0/2.0/5.0

CO

0〜50/100

NH₃
(いずれか選択)

① 0〜0.2/0.5/1.0/2.0

② 0〜0.5/1.0/2.0/5.0

FA-5200シリーズ

FA-5200

CO₂

0〜0.5/1.0/2.0/5.0

FA-5201

NH₃

① 0〜0.2/0.5/1.0/2.0

② 0〜0.5/1.0/2.0/5.0

③ 0〜50/100^※

FA-5202

CO

① 0〜0.1/0.2/0.5/1.0

② 0〜5/10

③ 0〜5/10/20/50

④ 0〜25/50

⑤ 0〜10/20/50/100

FA-5203

CH₄

① 0〜1/2/5/10

② 0〜2/5/10/20

③ 0〜5/10/20/50
