モノクロメータ(分光器)/検出器
MINI-CCT+Mini Raman Spectrometer
概要
- 高いスループット (f / 3.1)
- 3種類の励起波長: 532nm, 660nm, 785nm
- 小型 CCD USB 2.0 基板
- 7000:1 ダイナミックレンジ
- SMA 又はファイバー接続
- 裏面入射型CCD (可視、近赤外）
- CCT光学設計 (Crossed-Czerny-Turner)
特徴 | 優位性 |
|---|---|
785 nm | 210～２７00cm-1 |
ダイナミックレンジ | 7000:1 （低ノイズ35 e– ) |
裏面入射型CCD検出器 | QE= 77% (@600 nm); 55% (@850 nm) |
USB 2.0接続 | 標準仕様インターフェース |
Windows® ベースソフト、LabVIEW™ VIs , DLLs 対応 | MINI-CCT+分光器とソフトのインターフェース |
駆動部無し | 高い信頼性 |

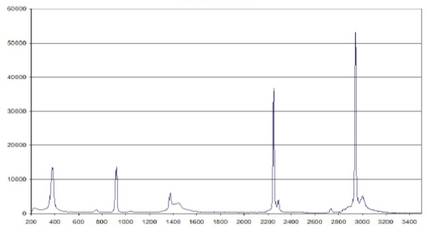

Acetonitrile
※本製品はOEM製品です。貴社装置への搭載にご興味がありましたら、遠慮なくお問い合わせください。量産化に向けた試作機の提供、デモ機の貸出しについてのご相談承ります。
製造会社: HORIBA
仕様
測定レンジ | 532nm レーザー: 210～3500cm–1 |
口径比 | f/3.1 |
迷光 | 0.1% (0.2%) |
CCD検出器 | 裏面入射型CCD 低エタロニング タイプ(NIR) |
検出器高さ | 300μm (オプション：1000μm) |
熱安定性 | 暗電流とCCDパターンノイズは引く必要があります。レーザーをオフにする又は光路にシャッターを設置しなければなりません。量子効率は温度変化と共にシフトいたします。 |
波長分解能 | 785nm: 8-12cm-1分解能(25μmスリット、2048画素、0.19nm/画素）300μm高さCCD |
CCD フルウェル非線形性補正後非線形性 | >250 ke– (sensitivity mode) |
ダイナミックレンジ | 7000:1 (sensitivity modeにて） |
A/D | 16bit, 500kHz (pixel rate); |
暗電流 | 1 count/ms at 20°C (室温); オフセット= 1000counts |
読み出しノイズ | 35e– (max= 45e–) in sensitivity mode (4e–/count) |
読み出し速度 | 8.6ms (500 kHz mode);0露光時間にて116 spectra/s (Multi-Acq mode) |
ゲイン | 4 e–/count と6 e–/count |
寸法 | 4” × 2.71” × 1.49” (101.6mm × 68.8mm × 37.8mm) |
重量 | 0.82 kg |
* 仕様、校正、外枠は予告無く変更される場合があります。
ソフトウェア
解析ソフト(Lab View™ 2011 only)
VIsとTop Level Codeはカスタム化は可能でございます。
CCD非線形補正は出荷前に実施させて頂きます。
＜特徴＞
- CCD 設定と暗電流補正
- 基板又はソフトウェアによる平均化
- 画素、波長、波数のスケールの選択
- 波長校正
- 線形補正
- Excel® 又は text fileへの変換
本ソフトを使用するにあたりLabVIEW™ ライセンスは不要でございますがコードをカスタマイズするにあたりましてはLabVIEW™ license ver. 2011が必要となります。このコードのカスタム化は別途見積となります。
