モノクロメータ(分光器)/検出器
超小型分光器 VS20シリーズ
概要
工業用用途に設計された超小型分光器。200nm～1700nmの波長レンジをカバー。
※本製品はOEM製品です。貴社装置への搭載にご興味がありましたら、遠慮なくお問い合わせください。量産化に向けた試作機の提供、デモ機の貸出しについてのご相談承ります。
製造会社: HORIBA Scientific
仕様

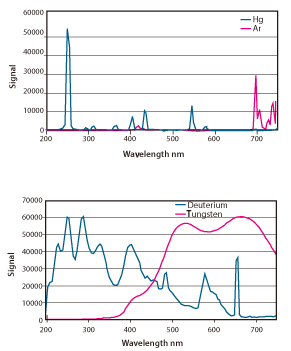

VS20 UV-VIS
波長レンジ | 200- 750nm |
|---|---|
グレーティング | 凹面グレーティング |
焦点距離 | 20mm |
口径比 | ｆ/2.7 |
分解能 | 11nm以下（100μmスリット） |
波長分散(平均) | 90nm/mm |
スペクトル長 | 6.35mm |
波長精度 | 0.5nm以下（3次多項式フィットによる） |
再現性 | 0.1nm以下 |
迷光 | 0.25%以下 260nm |
温度ドリフト | 0.03nm/℃（20～45℃） |
寸法 | 15 x 22 x 35mm3 |

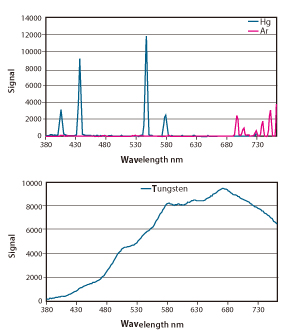

VS20 VIS
波長レンジ | 380- 760nm |
|---|---|
グレーティング | 凹面グレーティング |
焦点距離 | 20mm |
口径比 | ｆ/2.7 |
分解能 | 10nm以下（100μmスリット） |
波長分散(平均) | 65nm/mm |
スペクトル長 | 6.35mm |
波長精度 | 0.5nm以下（3次多項式フィットによる） |
再現性 | 0.1nm以下 |
迷光 | 0.25%以下 400nm |
温度ドリフト | 0.03nm/℃（20～45℃） |
寸法 | 15 x 22 x 35mm3 |

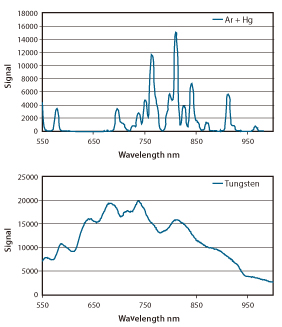

VS20 VIS-NIR
波長レンジ | 550- 1050nm |
|---|---|
グレーティング | 凹面グレーティング |
焦点距離 | 20mm |
口径比 | ｆ/2.7 |
分解能 | 10nm以下（100μmスリット） |
波長分散(平均) | 75nm/mm |
スペクトル長 | 6.35mm |
波長精度 | 0.5nm以下（3次多項式フィットによる） |
再現性 | 0.1nm以下 |
迷光 | 0.2%以下 600nm |
温度ドリフト | 0.03nm/℃（20～45℃） |
寸法 | 15 x 22 x 35mm3 |

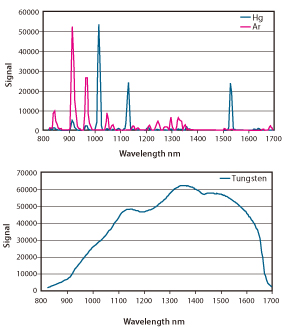

VS20 NIR
波長レンジ | 800- 1700nm |
|---|---|
グレーティング | 凹面グレーティング |
焦点距離 | 20mm |
口径比 | ｆ/2.7 |
分解能 | 11nm以下（100μmスリット） |
波長分散(平均) | 75nm/mm |
スペクトル長 | 12.7mm |
波長精度 | 0.5nm以下（3次多項式フィットによる） |
再現性 | 0.1nm以下 |
迷光 | 0.1%以下 950nm |
温度ドリフト | 0.03nm/℃（20～45℃） |
寸法 | 15 x 36 x 65mm3 |
アプリケーション
VS20 UV-VIS
- UV-VIS 分光器
- 水質
- プロセスモニタ
- 半導体メトロロジ
VS20 VIS
- 色度計
- 化学計測
- LEDテスト
- 太陽電池
VS20 VIS-NIR
- 反射分光計
- 薄膜計測
- バイオメディカル
- ソーラー放射線モニタ
VS20 NIR
- 食料品
- 半導体計測
- プラステック選別測定
- 鉱物測定
