ブレーズドホログラフィック平面グレーティング
概要
弊社は多種多様なブレーズドホログラフィックマスターグレーティングを製造し、そこから高精度なレプリカを生産しています。
レプリカグレーティングはマスターホログラフィックグレーティングの利点を保持しています。
- パーフェクトな周期性に加え、表面の優れたマイクロラフネスはゴーストを排除し低迷光率を達成致します。
- 高い溝精度にて非常に高い分解能を提供致します。加えて、イオンエッチングによって形成されたsawtooth型プロファイルにより、これらのグ レーティングは標準のホログラフィックグレーティングよりも高い回折効率を有します。

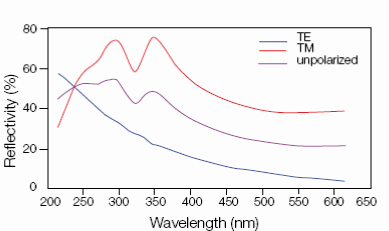

典型的なホログラフィック平面ブレーズグレーティングの効率
530 13; 2400 l/mm; 190-700 nm
関連する機能
- ブレーズドホログラフィックマスターグレーティグからレプリカグレーティング
完全な周期性と優れたマイクロラフネス - ゴースト:迷光の除去
- 基板材料：石英基板、Zerodur、Pyrex・・・
- 溝密度の範囲：600～2400gr/mm
- 波長範囲：UV～NIR
- 可能寸法：120×140×20mmまで
- コーティング：Al
製造会社: HORIBA
仕様
ブレーズドホログラフィック平面グレーティングのリスト
溝密度(l/mm) | 波長範囲(nm) | ブレーズ(nm) | 最大レプリカ寸法(mm) | リファレンス番号 |
|---|---|---|---|---|
2400 | 190-700 | 250 | 120x140x20 | 530 13 |
2400 | 240-750 | 330 | 120x140x20 | 530 11 |
2400 | 300-800 | 400 | 110x135x25 | 530 15 |
1800 | 190-700 | 250 | 110x110x16 | 530 20 |
1800 | 250-900 | 400 | 110x110x16 | 530 18 |
1800 | 450-900 | 500 | 110x110x16 | 530 19 |
1200 | 190-1200 | 250 | 110x110x16 | 530 25 |
1200 | 240-1200 | 330 | 110x110x16 | 530 22 |
1200 | 360-1250 | 500 | 110x110x16 | 530 24 |
1200 | 400-1300 | 630 | 110x110x16 | 530 27 |
1200 | 500-1500 | 750 | 110x110x16 | 530 28 |
1200 | 600-1600 | 900 | 90x90x16 | 530 50 |
950 | 700-1700 | 900 | 110x110x16 | 530 60 |
900 | 700-1700 | 850 | 110x110x16 | 530 66 |
600 | 360-1250 | 500 | 90x90x16 | 530 29 |
600 | 700-1750 | 1000 | 110x110x16 | 530 34 |
グレーティングサイズ表
サイズコード | ブランクス(mm) |
|---|---|
020 | 25x25x8 |
050 | 34x34x10 |
070 | 30x40x10 |
080 | 44x44x10 |
090 | 44x60x10 |
330 | 50x50x6 |
110 | 58x58x10 |
120 | 68x68x9 |
140 | 76x76x15 |
150 | 90x90x16 |
160 | 80x110x16 |
180 | 110x110x16 |
190 | 110x135x25 |
200 | 120x140x20 |
