CP140イメージング分光器
概要
このイメージング分光器は、高い空間分解能を持ち頑丈で、低コスト、f / 2を有する、モジュラー機器です。高効率でイオンエッチングされたホログラフィック回折格子は、複数のファイバ入力、リニアアレイ、CCD型検出器で使用するCP140分光器を作るのに最適です。選択した回折格子により190 nm～2500 nmまでの波長領域をカバーしています。

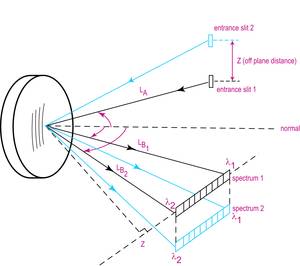

回折格子は４つの要素を備えています
- コリメーション
- 分散
- 補正
- 焦点
オプション
入射スリット
CP140は、以下の入射スリットをオプションで入手可能です。
- SMAコネクタ
- ファイバーホルダ（最大直径10mm）
- 固定入射スリット
- ｖ幅：1mm～0.025mm、v高さ：4～2.5m
利点
- コンパクト
- イメージング機能
- 信頼性の高い
- 耐久性
- 低コスト
- OEM
製造会社: HORIBA Scientific
仕様
グレーティング | フラットフィールドグレーティング（収差補正） |
|---|---|
焦点距離 | 140mm |
波長範囲 | 190～2500 nm（回折格子の位置と使用されるアレイ検出器のタイプに応じて） |
アパチャー | f / 2 |
迷光 | <0.1％ （340nm の重水素ランプ） |
平均分散 | 回折格子に応じて |
波長精度 | <0.5 nm |
波長再現性 | <0.1 nm |
寸法 | 120x150x110mm |
種類
モデル番号 | 溝本数 | 波長レンジ | スペクトル長 | 平均波長分散 |
|---|---|---|---|---|
CP140-103 | 285 | 190 - 800, B 250 | 25.2 | 24.2 |
CP140-104 | 285 | 250 - 850, B 350 | 24.7 | 24.3 |
CP140-202 | 140 | 190 - 800 | 12.2 | 50 |
CP140-1602 | 405 | 285 - 715, B 350 | 25.6 | 16.8 |
CP140-1603 | 405 | 190 - 410, B 250 | 12.8 | 17.2 |
CP140-1604 | 405 | 190 - 625, B 250 | 25.6 | 17 |
CP140-1605 | 405 | 380 - 780, B 450 | 24 | 16.7 |
CP140-1821 | 230 | 700 - 1700 | 34.9 | 28.6 |
CP140-1824 | 230 | 400 - 1100 | 23.3 | 30 |
CP140-1825 | 230 | 380 - 780 | 13.2 | 30.3 |
CP140-2021 | 120 | 1100 - 2500 | 24.7 | 56.6 |
CP 140-202L | 140 | 190 - 800 | 12.2 | 50 |
CP 140-2951 | 97 | 800 - 1700 | 12.7 | 70.9 |
CP 140-3301 | 150 | 400 - 800 | 8.8 | 45.5 |
外形寸法図・他（単位：mm）
