ホログラフィック平面グレーティング

弊社は多種多様なホログラフィックマスターグレーティングを製造、そこから高精度なレプリカを生産しています。

レプリカグレーティングでもマスターホログラフィックグレーティングの利点を保持しています。

• 完全な周期性に加え、表面の優れたマイクロラフネスはゴーストを排除し低迷光率を達成致します。
• 高い溝精度にて非常に高い分解能を実現しています。
• 非常に高い溝密度：5670gr/mmまで

高精度レプリカグレーティングの寸法は通常、25×25mmから最大120×140mmまでです。
ただし、より大きな寸法をご要望されるお客様のために、弊社ではレプリカ作成に特化させたホログラフィックマスターグレーティングの製造をカスタムメイドで承ります。

ホログラフィック平面グレーティングの典型的な効率性能

正弦波ホログラフィックグレーティングの効率は波長と溝間隔λ/αの比によって決定されます。一般的に

• λ/α≧0.8あれば、効率がTM偏光にて85%、非偏光にて60%に近づいていきます。
• 0.2≦λ/α≧0．であるとき、非偏光効率は35～50％です。
• 非偏光でλ/α≦0.2最大効率は紫外、可視、近赤外領域で約35％となります。

ホログラフィックグレーティングは、通常、非常に広いスペクトル幅を示します。

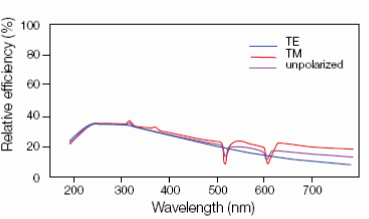

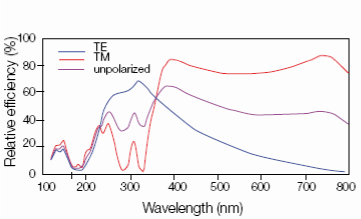

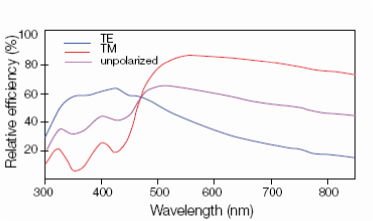

典型的なホログラフィック平面グレーティングの効率

理想的な効率曲線の例

520 13,2400l/mm, 170-500nm

520 19, 1800l/mm, 450-850nm

520 25, 1200l/mm, 1900-700nm

これらの効率曲線は、原子間力顕微鏡（AFM）を用いて真の溝のプロファイルを測定し、厳密な電磁理論を用いて計算された理論上の絶対効率です。これらの曲線は、参考データでありグレーティングの仕様を示すものではありません。

関連する機能

• ホログラフィックマスターグレーティングからレプリカグレーティング
• 完全な周期性と優れたマイクロラフネス
• ゴースト・迷光の除去
• 基板材料：石英基板、Zerodur、Pyrex
• 溝密度の範囲：150～5670gr/mm
• スペクトル範囲：UV～NIR、
• 可能寸法：120×140×20mmまで
• コーティング：Al
