AFM(原子間力顕微鏡)ラマン

AFM-Ramanは、簡便に材料表面の物理、化学情報を得るための有効な複合装置です。また、単にAFMとラマン分光測定を行うだけでなく、特殊なプローブを用いることでTERS、あるいはSNOMを組み合わせた測定が可能であり、AFM-Ramanはナノメートルスケールの構造解析ツールとして今後ますます発展する可能性があります。

AFM-ラマンとTERS が容易に

• AFM、STM、SNOMなどの様々なSPM測定に対応
• 対物レンズスキャナを用いたレーザ照射ポイントのファインアライメント

• 垂直・斜方向に高NAの対物レンズ(0.7)を配置し、測定モードに合わせた最適な光学系を選択

• 1300 nm ダイオードをカンチレバーフィードバックに採用し、可視～近赤外領域においてダイオード光の干渉のない測定

• AFMヘッドを取り外さずサンプル・チップ交換。交換前後のカンチレバー位置を自動調整(交換前後で測定位置座標が同じ)

• カンチレバータイプおよびチューニングフォークを用いたメタルチップのTERS測定が可能

  チューニングフォークを用いたTERS測定
• LabRAM HR Evolutionとの統合により、紫外～近赤外領域まで高スペクトル分解能の測定を実現
• 1 台のPCでAFMとラマン分光装置を制御。

＜TERSによるナノスケールイメージング＞

表面トポグラフィとてTERSイメージを同時取得可能。

カーボンナノチューブ測定

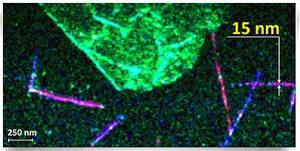

カーボンナノチューブ・グラフェン測定

TERSイメージ

ソフトウェア

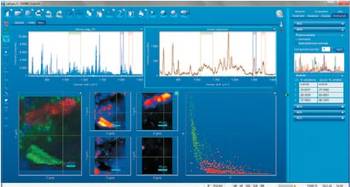

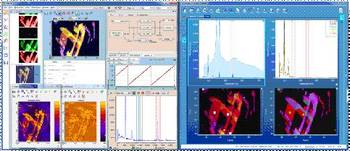

スクリプト機能やワンクリックで測定できるメソッド機能を備えたHORIBAオリジナルのラマンソフトウェアLabspec6と、AFMソフトウェアを統合。AFMで測定したポイントを簡易な操作でラマン分光測定できるなど、AFM-Ramanとしての操作性を追求しました。

様々なタイプのAFMと正立・倒立顕微鏡タイプの顕微ラマン分光装置との統合など、カスタマイズ対応可能です。詳細は弊社にお問い合わせください。
