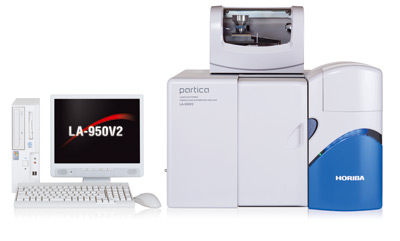

LA-950 Analisador de Tamanho de Partícula por Difração a Laser de Alto Desempenho
Resumo
O Analisador de Distribuição de Tamanho de Partícula por Difração a Laser Partica LA-950 é o instrumento de medição de partículas de desempenho mais elevado do mercado. Ele supera todos os outros analisadores de tamanho de partículas em todas as características: faixa de medição, velocidade, precisão, facilidade de uso e recursos de software. Uma variedade de acessórios permite que o usuário configure o sistema para obter flexibilidade e desempenho máximos, otimizados para cada aplicação.
O resultado é um analisador de tamanho de partículas verdadeiramente único capaz de medir desde nanopartículas até solos e sedimentos.
Caracteristicas
O LA-950 apresenta vários recursos de ponta.

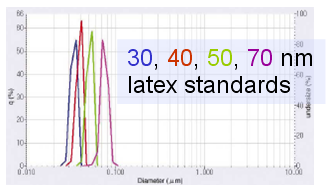

Design óptico de última geração: O design óptico revolucionário da HORIBA oferece a mais ampla faixa dinâmica (0,01 a 3000 µm), a maior relação sinal-ruído, o tempo de medição mais rápido e o melhor desempenho de nanopartículas comparado a qualquer instrumento de difração a laser. O LA-950 é o único instrumento capaz de medir 30 nanômetros e 3 milímetros no mesmo instante e para a mesma medição. Isso só é possível devido ao design óptico mais avançado do mundo.
Clique na guia Tecnologia para saber mais sobre os princípios de medição que conferem superioridade ao LA-950.
Exatidão, precisão e reprodutibilidade incomparáveis e garantidas:
- Exatidão garantida em até 0,6%
- Precisão garantida em até 0,1%
- Estabilidade e reprodutibilidade garantidas entre unidades, com calibração rigorosa do detector e das partes ópticas
Recursos de software
O LA-950 funciona com um software poderoso que facilita todas as tarefas, desde as mais simples até as mais complexas.
Nas medidas manuais, uma única tela amigável fornece todos os controles e as informações visuais necessárias para gerar resultados rápidos e precisos. O Method Expert pode, em seguida, oferecer um caminho simples para as etapas de medição automatizadas, bem como uma abordagem estruturada para a tarefa complexa de criação de novos métodos para amostras desconhecidas. A cada etapa do percurso, o Method Expert apresenta Expert Advice (dicas profissionais e informações básicas) para ajudar e treinar o usuário na interpretação dos resultados.
Esse também é o único software disponível que contém cálculos da ISO-13320 e da USP<429> e verificação automatizada de instrumentos. O usuário também encontrará tabelas de escala Phi e Sieve para uma fácil comparação de dados, cálculos de erros de parâmetro R e de qui-quadrado, uma função multimodal para relatório das distribuições de dois ou três picos, uma exportação de dados para Excel (modo de lote ou arquivo único), modelos de relatórios personalizáveis e um gráfico de intensidade exibindo o sinal bruto de luz dispersa.
Menor tempo de medição entre amostras - inferior a 60 segundos: A automação integrada no hardware e no software garante velocidade, reprodutibilidade e facilidade de uso. A sequência completa de análise da amostra é concluída em 60 segundos, incluindo os ciclos de enchimento automático, alinhamento automático, branco, medição e enxágue automático. O LA-950 é fácil de usar, agradando aos técnicos, e também é rápido e confiável o suficiente, resultando em economia e agradando aos gerentes.
Manipuladores de amostra poderosos: O LA-950 foi projetado com o objetivo de medir cada aplicação possível. Para isso, vários sistemas de manipulação de amostra estão disponíveis para oferecer as melhores soluções aos desafios de aplicação do usuário.
Clique na guia Acessórios para conhecer os manipuladores de amostra de última geração, como o PowderJet e o MiniFlow.
Mudança mais rápida dos sistemas de amostragem: O sistema exclusivo da célula de medição permite que até três sistemas de dispersão de amostra sejam montados simultaneamente na bandeja de células. Para alternar entre os sistemas de amostragem, bastam apenas dez segundos para que a bandeja mova de uma posição para outra, sem que seja necessário remover ou substituir qualquer hardware ou utilizar ferramentas.
Manufactured by HORIBA
Especificações
Faixa |
|
Exatidão |
|
Precisão |
|
Velocidade |
|
Teoria |
|
Fontes de luz |
|
Detectores |
|
Manipuladores de amostra |
|
Facilidade de uso |
|
Fonte de alimentação |
|
Dimensões físicas |
|
Peso |
|
Técnicas de Medição
O LA-950 combina a técnica moderna mais popular de dimensionamento com refinamentos atuais para medir amostras molhadas e secas de 10 nanômetros a 3 milímetros. A ideia central na difração a laser é a dispersão da luz pela partícula em um ângulo determinado pelo tamanho da partícula. As partículas maiores dispersarão em ângulos menores, e as partículas menores dispersarão em ângulos maiores. Um grupo de partículas produzirá um padrão de luz dispersa definido pela intensidade e pelo ângulo que poderão ser transformados em um resultado de distribuição do tamanho das partículas.
Visite a seção Tecnologia de difração a laser.
O instrumento de difração a laser LA-950 consiste em duas fontes de luz (1 e 2), um sistema de manipulação de amostra para controlar a interação das partículas e da luz incidente e um conjunto de fotodiodos de alta qualidade (3 e 4) para detectar a luz dispersa em relação a uma ampla variedade de ângulos, conforme mostrado a seguir. A luz dispersa coletada nos detectores é usada para calcular a distribuição do tamanho das partículas da amostra analisada com a teoria de Mie (um modelo Fraunhofer também poderá ser incluído no software, se necessário, mas normalmente não é recomendado).
Duas fontes de luz de comprimento de onda diferentes são necessárias para aumentar o limite inferior de detecção da técnica. Os diagramas a seguir mostram os padrões de dispersão da luz a 360° das partículas de 50 nm (linha vermelha) e 70 nm (linha laranja) geradas usando o laser vermelho de 650 nm (à esquerda) e o LED azul de 405 nm (à direita) no LA-950.
Os padrões são praticamente idênticos em todos os ângulos a 650 nm e o algoritmo não será capaz de calcular com exatidão os diferentes tamanhos de partículas. Porém, diferenças distintas agora são observadas a 405 nm em detectores de ângulo elevado, permitindo um cálculo exato dos tamanhos dessas partículas. O LED azul, a configuração ótica e as partes eletrônicas de última geração se unem para fazer do LA-950 o instrumento de mais alta sensibilidade do mercado, capaz de medir com precisão materiais de referências de até 30 nm.
São usados amostradores para apresentar a amostra às fontes de luz, em condições controladas. Um conjunto de amostradores líquidos estão disponíveis com diferentes volumes de amostra para transportar a amostra e normalmente utilizam o ultrassom como fonte de energia para fragmentar os aglomerados. Os alimentadores de pó seco usam ar comprimido, tanto como energia dispersiva quanto como força motriz para transportar o pó pela ótica. Um sistema de difração a laser completo deve incluir um amostrador e, normalmente, inclui vários para que a apresentação da amostra corresponda aos requisitos da aplicação. O diagrama a seguir mostra um esquema do amostrador de líquido padrão incluído no LA-950.
O último componente do sistema de difração do LA-950 é o software que converte a dispersão de luz ao tamanho da partícula e controla o instrumento. Uma tela com apenas um visor exibe os controles necessários ao operador para realizar medições manuais simples e rápidas. Os recursos de software avançados, incluindo o Method Expert Wizard, oferecem automação e ajuda aos usuários iniciantes para criar métodos robustos e reproduzíveis facilmente transferíveis para outros usuários e locais.
Aplicacões
O LA-950 é usado em dezenas de aplicações em pesquisa, controle de qualidade e produção. Localize a sua aplicação para essa tecnologia no Centro de aplicações.
Brochuras
LA-950 - Analisador de Distribuição de Tamanho de Partículas de alta tecnologia
Baixar
Porque caracterização de partículas da HORIBA?
O Method Expert - Desenvolvimento do método automatizado e guiado (é necessário registro)
Otimização da análise do tamanho de partícula de pó seco (é necessário registro)
O guia da HORIBA para análise de tamanho da partícula
Referência rápida para interpretação do resultado do LA-950
Navegue pelo nosso abrangente material de Anotações técnicas, Webinários gravados e muito mais no Centro de download.
Recursos
Desempenho do LA-950 - Comparação - O seu analisador pode fazer isso?
Desempenho do LA-950 - Precisão - Estudo de R&R do medidor ANOVA
Desempenho do LA-950 - Precisão 2.0 - Um estudo de reprodutibilidade com 40 unidades
Desempenho do LA-950 Performance - Exatidão - Medição de misturas de padrões
Descubra a pesquisa revolucionária realizada com o LA-950 na Bibliografia.
Acessórios
O LA-950 foi projetado com o objetivo de medir cada aplicação possível. Para isso, vários sistemas de manipulação de amostra estão disponíveis para oferecer as melhores soluções aos desafios de aplicação do usuário.
Alimentador de pó seco PowderJet
Visite a página do PowderJet do LA-950 para saber mais sobre esse acessório.
Para materiais em pó, o sistema do Alimentador de pó seco PowderJet proporciona um método simples, porém eficaz, para a análise de pós secos aglutinados e de dispersão livre. O controle automático da velocidade de alimentação da amostra proporciona dispersão, estabilidade e facilidade de uso ideais. O bocal de dispersão de pó ajustável permite medições de todos os tipos de amostra, desde cristais frágeis até aglomerados altamente aglutinados.
Por que o PowderJet é a solução para pó seco mais moderna do mercado?
- O feedback automático ajusta constantemente o fornecimento da amostra para manter a entrada de um fluxo uniforme de pó na zona de medição
- Os mecanismos de preparação de amostra patenteados controlam as amostras difíceis para aumentar a exatidão e a precisão da medição
- Quarenta níveis de dispersão de ar comprimido potente a 360° adequados para as partículas mais frágeis e aglutinadas
- O design vertical elimina a contaminação cruzada, inevitável com designs horizontais
- Instalado na parte de cima do LA-950 para preservar o espaço de bancada precioso do laboratório
- Como quase não necessita de manutenção, procedimentos de limpeza complexos ou o uso de ferramentas é eliminado
Esses avanços inovadores permitem que o PowderJet ofereça o mais alto nível de precisão, velocidade e facilidade de uso disponível no mercado.
Para obter mais informações, visite o Centro de download para assistir ao Webinário TE016 sobre otimização das medições de pó seco e leia a Nota de aplicação 154 sobre desenvolvimento do método seco (é necessário registro).
MiniFlow
O MiniFlow é uma versão completa em miniatura do sistema de circulação SolvoFlow. Por ser menor, a quantidade de amostra e o volume de dispersante são minimizados e os materiais valiosos podem ser conservados. O MiniFlow tem um requisito de volume variável de 35 a 55 mL, resistência a solventes orgânicos, uma sonda ultrassônica interna para dispersão de materiais muito aglomerados, bomba de enchimento automático com sensores de nível e sistema de enxágue automático. O design autônomo elimina os riscos de erro e segurança presentes em sistemas baseados em seringa que são propensos a respingos.
O MiniFlow é ideal para a medição de amostras muito valiosas, tóxicas ou perigosas, cujo volume de resíduo deve ser minimizado, para aplicações farmacêuticas ou alimentícias que necessitam de dispersantes de solvente orgânico ou dispersantes a óleo para pigmentos, polímeros e resina.
Para obter mais informações, visite o Centro de download e leia a Nota de aplicação 176 sobre a minimização da quantidade de amostra com o MiniFlow (é necessário registro).
FractionCell
O FractionCell do tipo cubeta permite a medição de volumes pequenos de até 10 mL, o que o torna perfeito para a medição de amostras perigosas, muito pequenas ou valiosas.
PasteCell
O PasteCell exclusivo foi projetado para lidar com amostras de alta viscosidade ou magnetismo. O princípio envolve a colocação da amostra entre duas placas de medição e o pressionamento dessas placas para "dispersar" a amostra uniformemente pela zona de medição. O PasteCell pode solucionar os desafios de aplicação muito complexos para os manipuladores de amostra convencionais!
SlurrySampler
O SlurrySampler é um sistema de amostragem robótico totalmente integrado ao software de controle do LA-950. Capaz de suportar 15, 30 ou 60 amostras individuais com opções de mistura magnéticas e mecânicas, o SurrySampler automatiza a análise de amostra de rotina.
Quando solicitado pelo software, o braço robótico move-se para a posição correta, mistura a amostra, retira uma alíquota, adiciona a alíquota à câmara de mistura e, em seguida, é enxaguado para evitar contaminação. As suspensões e emulsões podem ser medidas usando o SlurrySampler. Uma bomba de medição adicional pode ser adicionada para fornecer o surfactante, ou a modificação de salinidade ou pH antes da adição da amostra.
